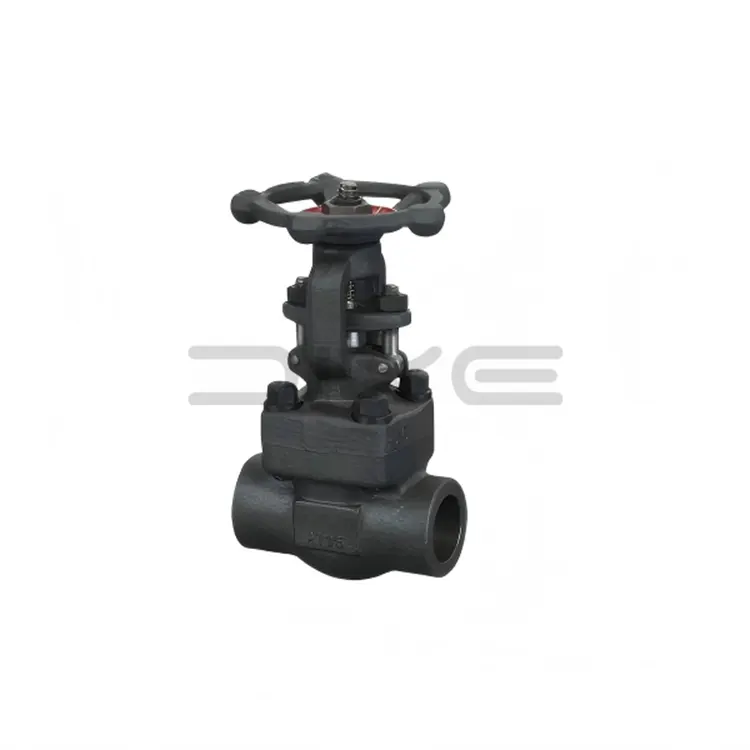

A gesmeed stalen schuifafsluiteris een industriële isolatieklep die is ontworpen om de vloeistofstroom te starten of te stoppen door een poort verticaal in of uit de stroomdoorgang te bewegen. De gesmede drukhoudende componenten, compacte constructiemogelijkheden en beschikbaarheid in verschillende materialen en drukklassen maken het een praktische keuze voor veeleisende leidingsystemen, waaronder olie- en gasfaciliteiten, energiecentrales, chemische verwerkingseenheden en stoomtoepassingen.
Het kiezen van de juiste klep houdt echter meer in dan het selecteren van een nominale leidingmaat. Kopers moeten de bedrijfsdruk, temperatuur, vloeistofcompatibiliteit, eindaansluitingen, toepasselijke normen en onderhoudsvereisten evalueren. In deze handleiding wordt uitgelegd hoe gesmede stalen schuifafsluiters werken, waar ze worden gebruikt en hoe u een geschikt product kunt specificeren voor betrouwbare, langdurige service.
Inhoudsopgave
- Wat is een gesmeed stalen schuifafsluiter?
- Hoe werkt een gesmeed stalen schuifafsluiter?
- Wat zijn de belangrijkste voordelen?
- Waar worden gesmede stalen schuifafsluiters gebruikt?
- Welke materialen zijn beschikbaar?
- Welke typen en eindverbindingen zijn beschikbaar?
- Hoe is het te vergelijken met een gietstalen schuifafsluiter?
- Hoe kunnen kopers de juiste klep selecteren?
- Hoe moet het worden geïnstalleerd en onderhouden?
- Welke veel voorkomende aankoopfouten moeten worden vermeden?
- Veelgestelde vragen
1. Wat is een gesmeed stalen schuifafsluiter?
Een smeedstalen schuifafsluiter is een mechanische klep waarvan het huis en, afhankelijk van de uitvoering, andere drukhoudende componenten zijn vervaardigd uit smeedstaal. Tijdens het smeden wordt verwarmd metaal onder drukkracht gevormd. Dit proces kan een relatief uniforme materiaalstructuur opleveren en de soorten interne discontinuïteiten verminderen die bij sommige gietprocessen optreden, hoewel de uiteindelijke kwaliteit nog steeds afhangt van materiaalspecificaties, smeedpraktijken, warmtebehandeling, machinale bewerking en inspectie.
De klep regelt de stroom door een beweegbare poort, gewoonlijk een wig genoemd. Wanneer de klep volledig open is, beweegt de schuif uit de hoofdstroomdoorgang. Wanneer het volledig gesloten is, grijpt het de zitoppervlakken aan om de stroom te onderbreken.
Gesmede stalen schuifafsluiters worden gewoonlijk geselecteerd voor industriële leidingen met een kleine diameter en toepassingen met hogere druk. Compacte kleppen van gesmeed staal worden vaak gespecificeerd onder API 602, afhankelijk van het toepassingsgebied van de norm en het geselecteerde productontwerp.
2. Hoe werkt een gesmeed stalen schuifafsluiter?
Een schuifafsluiter van gesmeed staal maakt gebruik van lineaire beweging van de schuif om aan-uit-stroomregeling te bieden. De meeste handmatige ontwerpen werken via een handwiel dat is aangesloten op een steel met schroefdraad. Afhankelijk van de constructie komt de steel tijdens bedrijf zichtbaar omhoog of blijft tijdens het draaien in een vaste verticale positie om de poort te bewegen.
Het openen van de klep
Door het handwiel in de openingsrichting te draaien beweegt het hek weg van het zitgedeelte. Zodra de poort de stroomdoorgang vrijmaakt, kan de vloeistof met relatief weinig obstructie door de klep stromen vergeleken met veel smoorklepontwerpen.
Het sluiten van de klep
Door het handwiel in de tegenovergestelde richting te draaien, wordt het hek in de richting van de stoelen verplaatst. Correct op elkaar afgestemde zittingoppervlakken zorgen voor de beoogde afsluitfunctie wanneer de klep de gespecificeerde gesloten positie bereikt.
Waarom de operationele positie belangrijk is
Schuifafsluiters zijn in de eerste plaats bedoeld voor volledig open of volledig gesloten gebruik. Als u een conventionele schuifafsluiter gedurende langere perioden gedeeltelijk open houdt, kunnen de schuif- en zittingoppervlakken worden blootgesteld aan stroming met hoge snelheid, trillingen, erosie en ongelijkmatige slijtage. Waar continue stroomregeling vereist is, is een goed geselecteerde klepafsluiter of regelklep vaak geschikter.
Het werkelijke bedieningskoppel, de stroomcapaciteit en de afsluitprestaties van de klep zijn afhankelijk van het ontwerp, de afmetingen, het drukverschil, de vloeistofeigenschappen en de staat ervan. Kopers moeten de documentatie van de fabrikant gebruiken in plaats van aan te nemen dat alle schuifafsluiters van gesmeed staal identiek presteren.
3. Wat zijn de belangrijkste voordelen van gesmede stalen schuifafsluiters?
3.1 Kracht voor veeleisende dienstverlening
Goed vervaardigde gesmede componenten kunnen gunstige mechanische eigenschappen en materiaalconsistentie bieden. Dit maakt de constructie van gesmeed staal aantrekkelijk voor toepassingen waarbij sprake is van verhoogde druk, temperatuurschommelingen en veeleisende bedrijfsomstandigheden wanneer het geselecteerde materiaal en klepontwerp geschikt zijn.
3.2 Compacte installatiemogelijkheden
Veel schuifafsluiters van gesmeed staal zijn verkrijgbaar in compacte configuraties voor procesleidingen met kleine diameter, hulpleidingen, instrumentaansluitingen, afvoeren en ventilatieopeningen. Hun afmetingen kunnen handig zijn als de installatieruimte beperkt is.
3.3 Meerdere materiaalkeuzes
Afhankelijk van het productassortiment kunnen kopers koolstofstaal, koolstofstaal op lage temperatuur, gelegeerd staal of roestvrij staal selecteren. Door het materiaal af te stemmen op de procesvloeistof en de temperatuur, kunt u corrosierisico's, mechanische eisen en levensduur beheersen.
3.4 Eenvoudige isolatiefunctie
Het poortmechanisme is ontworpen voor aan-uit-bediening in plaats van voor continue aanpassing van de stroom. Bij geschikte toepassingen biedt dit een duidelijk bedieningsdoel en kan het het systeemontwerp vereenvoudigen.
3.5 Flexibele verbindingsconfiguraties
Er kunnen schroefdraad-, socket-weld-, stomp-las- en flensverbindingen beschikbaar zijn, afhankelijk van de klepgrootte, drukklasse, fabrikant en ontwerpstandaard. Dankzij deze flexibiliteit kunnen ingenieurs de klep afstemmen op bestaande leidingsystemen.
- Potentieel gunstige sterkte en structurele consistentie door een geschikte gesmede constructie.
- Compacte ontwerpen voor geselecteerde toepassingen met kleine boring.
- Materiaalopties voor verschillende druk-, temperatuur- en corrosievereisten.
- Praktische isolatie van procesvloeistoffen in compatibele systemen.
- Verbindingsopties die verschillende installatievereisten ondersteunen.
4. Waar worden gesmede stalen schuifafsluiters gebruikt?
De geschiktheid van een schuifafsluiter van gesmeed staal hangt af van de bedrijfsomstandigheden en de goedgekeurde ontwerpspecificatie. Veelvoorkomende toepassingsgebieden zijn onder meer:
Olie- en gasverwerking
Kleppen van gesmeed staal kunnen worden geïnstalleerd in procesleidingen, hulpleidingen, bemonsteringspunten, afvoeren en andere isolatielocaties. Materiaalcompatibiliteit, druk-temperatuurwaarden en eventuele zure servicevereisten moeten vóór de selectie worden vastgesteld.
Energieopwekking en stoomsystemen
Elektriciteitscentrales gebruiken isolatiekleppen in stoomgerelateerde hulpdiensten, voedingswatersystemen en andere proceslijnen. Service bij hoge temperaturen vereist een zorgvuldige beoordeling van de materiaalsterkte, druk-temperatuurwaarden, afdichtingsmaterialen en thermische cycli.
Chemische en petrochemische faciliteiten
Bij chemische verwerking kunnen agressieve vloeistoffen, hoge temperaturen of gevaarlijke media betrokken zijn. Roestvrij staal of geschikte legeringsopties kunnen noodzakelijk zijn, maar geen enkel materiaal mag als universeel corrosiebestendig worden beschouwd. De compatibiliteit moet worden bevestigd voor de feitelijke chemische concentratie, temperatuur en gebruiksomgeving.
Industriële nutsvoorzieningen
Gecomprimeerde nutsvoorzieningen, watersystemen, thermische apparatuur en algemene industriële pijpleidingen kunnen gebruik maken van gesmede stalen schuifafsluiters waarbij de drukklasse, het materiaal en de aansluitingen van de klep voldoen aan de projectvereisten.
5. Welke materialen zijn beschikbaar voor gesmede stalen schuifafsluiters?
De materiaalkeuze heeft invloed op de drukbeheersing, het temperatuurvermogen, de corrosieweerstand en de algemene onderhoudsvereisten. Veel voorkomende materiële families omvatten de volgende voorbeelden.
| Materiaal | Typische kenmerken | Selectieoverwegingen |
|---|---|---|
| ASTM A105 koolstofstaal | Algemeen gesmeed koolstofstaal voor algemene industriële dienstverlening | Controleer het toepasselijke temperatuurbereik, drukbereik en vloeistofcompatibiliteit. |
| ASTM A350 LF2 | Gesmeed koolstofstaal gespecificeerd voor geschikte toepassingen bij lage temperaturen | Bevestig de vereisten voor de impacttest en de minimale ontwerptemperatuur. |
| ASTM A182 F11/F22 | Gelegeerde staalsoorten die worden gebruikt in geselecteerde toepassingen bij hoge temperaturen | Controleer de toepasselijke grenzen voor warmtebehandeling, materiaalkwaliteit en druk-temperatuur. |
| ASTM A182 F304 / F316 | Roestvrijstalen opties voor geselecteerde corrosieve omgevingen | Evalueer de chemische compatibiliteit, blootstelling aan chloriden en de vereiste corrosieweerstand. |
Deze voorbeelden zijn niet uitwisselbaar en de tabel is geen vervanging voor een goedgekeurde materiaalspecificatie. De exacte kwaliteit moet beschikbaar zijn in het productassortiment van de fabrikant en compatibel zijn met de toepasselijke klepontwerpnorm.
Vergeet de interne componenten niet
Het lichaamsmateriaal alleen bepaalt niet de volledige werking van de klep. Kopers moeten ook de poort of wig, de stuurpen, de zittingoppervlakken, de pakking, de motorkappakking en andere bevochtigde of drukhoudende onderdelen controleren. Trimmaterialen en afdichtingsvoorzieningen moeten geschikt zijn voor de vloeistof en de verwachte bedrijfsomstandigheden.
6. Welke typen en eindverbindingen zijn beschikbaar?
6.1 Motorkapconfiguraties
Bij een ontwerp met een vastgeschroefde motorkap wordt gebruik gemaakt van bevestigingsmiddelen om de motorkap met het klephuis te verbinden. Voor bepaalde toepassingen en productreeksen kan een onder druk afgedicht of gelast motorkapontwerp beschikbaar zijn. De juiste configuratie is afhankelijk van de gespecificeerde norm, drukklasse, onderhoudsstrategie en het ontwerp van de fabrikant.
6.2 Ontwerpen met stijgende en niet-stijgende stuurpen
In een configuratie met stijgende steel beweegt de steel omhoog als de klep opent, waardoor operators de poortpositie visueel kunnen identificeren. Een niet-stijgende steelopstelling houdt de externe hoogte van de steel relatief constant, wat handig kan zijn als de verticale speling beperkt is. Beschikbare configuraties variëren per ontwerp.
6.3 Verbindingsopties beëindigen
| Verbinding | Typisch gebruik | Belangrijke overweging |
|---|---|---|
| Met schroefdraad | Compatibele leidingsystemen met kleine diameter | Bevestig de draadvorm, maat, afdichtingsmethode en toepasselijke drukbeperkingen. |
| Socket-las | Geselecteerde gelaste leidingen met kleine diameter | Controleer de afmetingen van de socket, lasprocedures en installatievereisten. |
| Stomplas | Gelaste leidingsystemen waar gespecificeerd | Bevestig de eindvoorbereiding, compatibiliteit van de wanddikte en lasvereisten. |
| Geflensd | Leidingsystemen die afneembare verbindingen vereisen | Zorg ervoor dat de afmetingen van de flens, de bekleding, de pakking, de bouten en de drukwaarde overeenkomen. |
Niet iedere aansluiting is voor iedere maat of drukklasse leverbaar. De aankoopspecificatie moet de vereiste verbinding expliciet identificeren in plaats van te vertrouwen op een generieke productbeschrijving.
7. Hoe verhoudt een gesmede stalen schuifafsluiter zich tot een gegoten stalen schuifafsluiter?
Het belangrijkste verschil is het productieproces dat wordt gebruikt om het kleplichaam en andere relevante componenten te vormen. Smeden vormt massief metaal onder drukkracht, terwijl gieten componenten vormt door gesmolten metaal in een mal te gieten. Elke methode kan betrouwbare kleppen produceren als het ontwerp, de productiecontroles, de materialen en de inspectie-eisen geschikt zijn.
| Vergelijkingsfactor | Gesmeed stalen schuifafsluiter | Gietstalen schuifafsluiter |
|---|---|---|
| Productieproces | Metaal wordt gevormd door smeden. | Gesmolten metaal wordt gevormd in een mal. |
| Gemeenschappelijke productpositionering | Compacte toepassingen met kleine diameter, inclusief veel hogedrukontwerpen. | Vaak gebruikt voor grotere klepafmetingen en een breed scala aan industriële leidingsystemen. |
| Materiële structuur | Kan een gunstige graanstroom en materiaalconsistentie bieden. | Kwaliteit hangt af van het gietontwerp, procescontrole en inspectie van defecten. |
| Ontwerpflexibiliteit | Afhankelijk van smeedcapaciteit, geometrie en bewerkingsvereisten. | Geschikt voor complexe vormen en grotere lichaamsconfiguraties. |
| Selectieprioriteit | Denk aan de kwaliteit van het smeden, de ontwerpstandaard, de maat en de servicevoorwaarden. | Houd rekening met de gietkwaliteit, ontwerpstandaard, maat en servicevoorwaarden. |
Geen van beide constructies is automatisch de beste keuze voor elke toepassing. Een gesmede klep kan de voorkeur hebben voor een compacte hogedrukleiding, terwijl een gegoten klep praktischer kan zijn voor een systeem met een grotere boring. De juiste beslissing moet gebaseerd zijn op technische vereisten, goedgekeurde normen, materiaalcertificering en totale levenscycluskosten, in plaats van alleen op productieterminologie.
8. Hoe kunnen kopers de juiste gesmede stalen schuifafsluiter selecteren?
Voor inkoopteams kan een onvolledige klepspecificatie resulteren in vertragingen in de offerte, onjuiste leveringen, installatieproblemen of ongeschikte bedrijfsprestaties. Gebruik de volgende checklist bij het voorbereiden van een onderzoek.
Bij het aanvragen van een offerte bij Wenzhou Diye Valve And Fittings Co., Ltd. kunnen kopers deze checklist gebruiken om de technische vereisten te ordenen en het risico van herhaalde verduidelijking van de specificaties te verminderen.
De definitieve klepselectie en goedkeuring moeten worden uitgevoerd door gekwalificeerd personeel op basis van de toepasselijke leidingvoorschriften, projectspecificaties en door de fabrikant gecertificeerde documentatie.
9. Hoe moet een gesmede stalen schuifafsluiter worden geïnstalleerd en onderhouden?
Vóór installatie
- Controleer het typeplaatje, materiaalidentificatie, drukklasse, maat, eindaansluitingen en aankoopspecificatie.
- Inspecteer de klep op transportschade, vervuiling, corrosie of beschadigde afdichtingsoppervlakken.
- Controleer of de klep compatibel is met het leidingmedium en de werkelijke druk-temperatuuromstandigheden.
- Houd de interne doorgang schoon en bescherm de blootliggende uiteinden tot aan de installatie.
Tijdens de installatie
- Volg de installatie-instructies van de fabrikant en de toepasselijke leidingprocedures.
- Lijn de klep uit met de pijpleiding zonder het lichaam te forceren of de klep te gebruiken om een verkeerde uitlijning van de leidingen te corrigeren.
- Gebruik geschikte pakkingen, bevestigingsmiddelen, draadafdichtingsmaterialen en lasprocedures voor de geselecteerde verbinding.
- Voorkom dat lashitte of vuil interne componenten, afdichtingen of zittingoppervlakken beschadigen.
- Zorg ervoor dat het handwiel of de actuator veilig kan worden bediend en dat er voldoende onderhoudsruimte aanwezig is.
Tijdens routineonderhoud
Stel een inspectieschema op op basis van de ernst van het onderhoud, de bedrijfsfrequentie, de aanbevelingen van de fabrikant en de veiligheidsprocedures op de locatie. Controleer op externe lekkage rond de spindelpakking en de motorkapverbinding, corrosie, ongebruikelijke bedrijfsweerstand en zichtbare schade. Onderzoek elk verlies aan afsluitprestaties voordat dit een groter operationeel probleem wordt.
Isoleer vóór inspectie of onderhoud het systeem, maak het drukloos, laat de betreffende sectie indien nodig leeglopen of ontlucht en controleer de veilige omstandigheden. Maak nooit drukhoudende onderdelen los terwijl de klep onder druk staat. Gevaarlijke vloeistoffen, hoge temperaturen en opgesloten druk vereisen passende controles en gekwalificeerd personeel.
10. Welke veel voorkomende aankoopfouten moeten worden vermeden?
Alleen al op drukklasse kiezen
Een drukklasse vertegenwoordigt niet één universeel toelaatbare druk bij elke temperatuur. Bevestig de materiaalspecifieke druk-temperatuurclassificatie en de limieten van de volledige klepconstructie.
Het negeren van de vloeistoffen en interne materialen
Een sterk gesmeed lichaam kan een incompatibele stuurpen, zitting, pakking of pakking niet compenseren. Bekijk de volledige stuklijst voor de beoogde service.
Gebruik van een schuifafsluiter voor continue smering
Conventionele schuifafsluiters zijn hoofdzakelijk ontworpen voor isolatie. Overweeg voor continue modulatie een regelklep of een ander ontwerp dat speciaal is ontworpen voor smoren.
Ervan uitgaande dat elke fabrikant dezelfde configuratie aanbiedt
Maatbereiken, drukklassen, motorkapopstellingen, trimcombinaties en eindverbindingen verschillen per productlijn. Vraag een schriftelijk gegevensblad aan en bevestig de exacte configuratie voordat u bestelt.
Met zicht op keuringsdocumenten
Voor kritische toepassingen kan een lage prijsopgave zonder de vereiste materiaaltraceerbaarheid of testdocumentatie extra projectrisico's met zich meebrengen. Definieer documentatievereisten vóór aankoop.
Goede inkooppraktijken beginnen met een volledige technische specificatie en eindigen met de verificatie dat de geleverde klep overeenkomt met de goedgekeurde documentatie.
11. Veelgestelde vragen
Q1. Wat is het belangrijkste doel van een schuifafsluiter van gesmeed staal?
Het belangrijkste doel ervan is het isoleren van een pijpleiding door de vloeistofstroom toe te staan of te stoppen. Het is over het algemeen bedoeld voor volledig open of volledig gesloten bedrijf in plaats van continue stroomregeling.
Vraag 2. Is een gesmeed stalen schuifafsluiter geschikt voor hogedruktoepassingen?
Het kan geschikt zijn als het ontwerp, de materialen, de drukklasse, de temperatuurlimieten en de eindaansluitingen voldoen aan de bedrijfsvereisten. De feitelijk toegestane druk moet worden geverifieerd aan de hand van de toepasselijke beoordelingstabellen en gecertificeerde productdocumentatie.
Q3. Wat is API602?
API 602 is een algemeen gespecificeerde norm voor compacte stalen schuif-, bol- en terugslagkleppen binnen het gedefinieerde toepassingsgebied. Kopers moeten de toepasselijke editie, het kleptype, het maatbereik en de projectvereisten verifiëren.
Q4. Welk materiaal is het beste voor een gesmeed stalen schuifafsluiter?
Er bestaat niet één beste materiaal voor elke toepassing. ASTM A105 wordt vaak gebruikt voor koolstofstaal, A350 LF2 voor gespecificeerde lage temperaturen, gelegeerd staal voor geselecteerde toepassingen bij hoge temperaturen en roestvrij staal voor geschikte corrosieve omgevingen. De uiteindelijke keuze hangt af van de procesomstandigheden en toepasselijke specificatie.
Vraag 5. Kan een gesmeed stalen schuifafsluiter worden gebruikt voor stoom?
Ja, bepaalde uitvoeringen en materiaalcombinaties zijn geschikt voor stoomservice. Kopers moeten vóór de installatie de stoomdruk, de temperatuur, de materiaalkwaliteit, de compatibiliteit van de pakking en de pakkingen en de toepasselijke druk-temperatuurwaarden bevestigen.
Vraag 6. Wat is het verschil tussen een gesmede en een gegoten stalen schuifafsluiter?
Het belangrijkste verschil is het productieproces. Smeden vormt massief metaal onder drukkracht, terwijl gieten componenten vormt uit gesmolten metaal. Beide kunnen geschikt zijn wanneer op de juiste manier wordt voldaan aan de productiekwaliteit, het ontwerp, de inspectie en de operationele vereisten.
Vraag 7. Welke eindaansluiting moet ik kiezen?
De keuze is afhankelijk van leidingmaat, drukklasse, leidingontwerp, installatie-eisen en de geldende norm. Schroefdraad- en moflasverbindingen zijn gebruikelijk bij geselecteerde ontwerpen met kleine boring, terwijl stuiklas- en flensverbindingen geschikt kunnen zijn voor andere systeemvereisten.
Vraag 8. Hoe kan ik lekkagerisico’s verminderen?
Specificeer compatibele materialen en afdichtingscomponenten, verifieer de vereiste inspectie- en druktests, installeer de klep volgens de instructies van de fabrikant en stel routine-inspectieprocedures vast. Het voorkomen van lekkage hangt af van de volledige montage en correcte bediening.
Vraag 9. Welke gegevens moet ik verstrekken bij het aanvragen van een offerte?
Geef de klepgrootte, hoeveelheid, drukklasse, werkdruk en temperatuur, vloeistofmedium, behuizings- en trimmaterialen, eindaansluiting, toepasselijke normen, vereiste documenten en leveringsbestemming op. Een datasheet of leidingspecificatie kan helpen de technische vereisten te verduidelijken.
Q10. Hoe kan ik verifiëren dat een schuifafsluiter van gesmeed staal aan mijn projectvereisten voldoet?
Bekijk het technische gegevensblad van de fabrikant, de toepasselijke ontwerpnormen, materiaalcertificaten, maatinformatie, inspectie- en druktestdocumentatie en eventuele projectspecifieke goedkeuringen. Bevestig alle kritieke vereisten voordat u de inkooporder vrijgeeft.
Conclusie
Een schuifafsluiter van gesmeed staal kan betrouwbare pijpleidingisolatie bieden als de constructie, het materiaal, de druk-temperatuurklasse en het verbindingstype correct zijn afgestemd op de toepassing. De compacte ontwerpopties en beschikbaarheid in meerdere materiaalkwaliteiten maken het bruikbaar voor geselecteerde olie- en gas-, energieopwekkings-, chemische verwerkings-, stoom- en industriële nutssystemen.
De meest effectieve aankoopbeslissing gaat verder dan de prijs. Een duidelijk gedefinieerde technische specificatie, passende inspectie-eisen, geverifieerde materiaalcompatibiliteit en correcte installatiepraktijken helpen vermijdbare storingen te verminderen en ondersteunen de operationele betrouwbaarheid op de lange termijn.
Voor kopers die gesmede stalen schuifafsluiters evalueren, is het samenwerken met een leverancier die productconfiguraties en documentatievereisten kan verduidelijken een belangrijke stap op weg naar een succesvol project.
