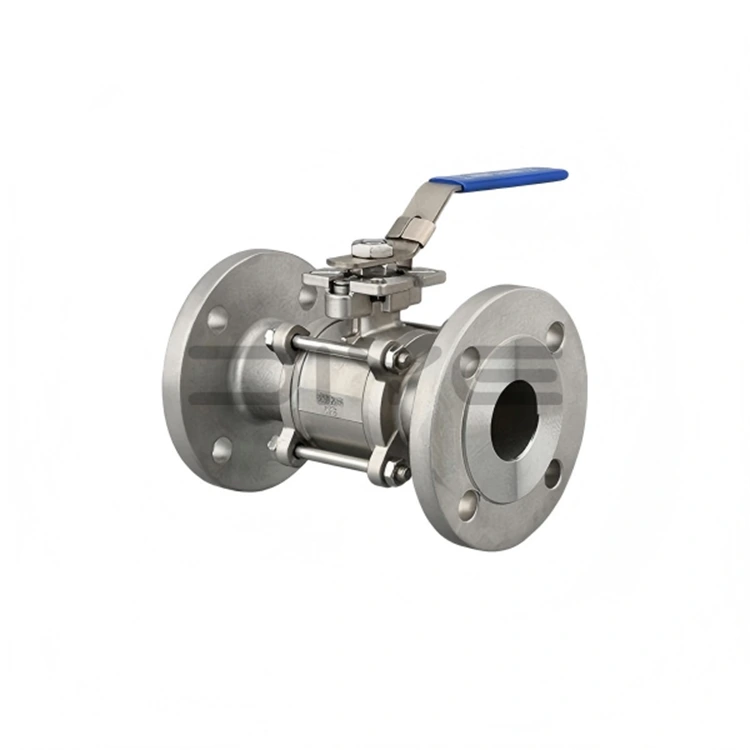

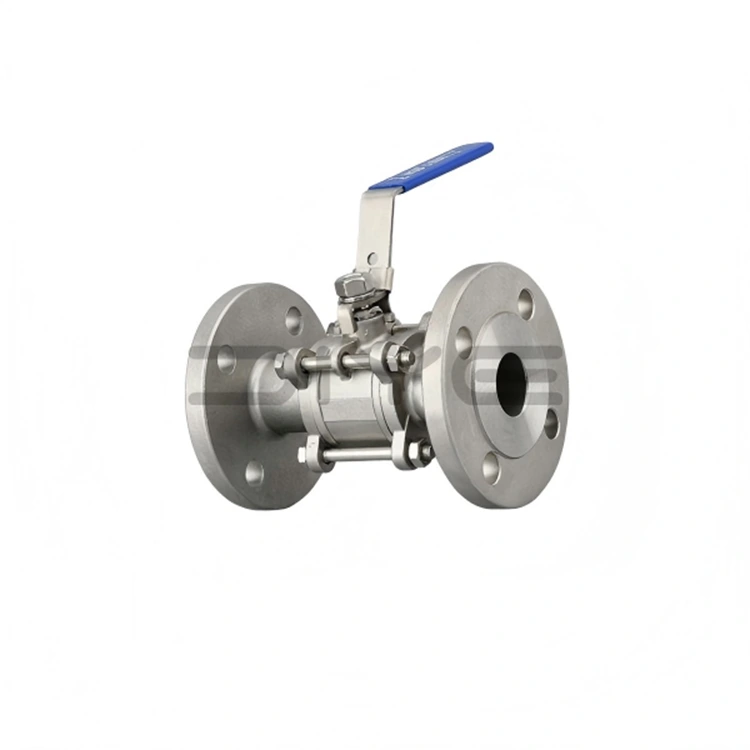

3-delige flenskogelkraan met montagekussen

Onze 3-delige flenskogelkraan met montagepads is ontworpen voor directe montage van actuatoren en in-line onderhoud. Het hoofdgedeelte is gemaakt van 304 of 316L roestvrij staal (gietstaal is beschikbaar voor specifieke toepassingen), met een vastgeschroefde driedelige kleplichaamstructuur en een hoog platformontwerp dat voldoet aan de ISO 5211-normen. Het ondersteunt pneumatische/elektrische automatiseringsbesturing en voldoet aan de GB (Chinese Nationale Standaard), ANSI (Amerikaanse Standaard) en DIN (Duitse Standaard) flensnormen. Een uitgebreid kwaliteitscontrolesysteem zorgt voor consistente prestaties voor alle productiebatches.

Kern structurele voordelen

1. Driedelige afneembare structuur

- Samengesteld uit een linker kleplichaam, een rechter kleplichaam en een middelste kleplichaam (inclusief een kogelkern en steelconstructie), vastgezet met bouten.

- Online onderhoud is mogelijk zonder de klep volledig uit de pijpleiding te demonteren. Draai eenvoudigweg de bouten los, verwijder het middelste kleplichaam en verwijder snel de kogelkern, afdichtingen en andere interne componenten voor eenvoudige reiniging, onderhoud en vervanging van kwetsbare onderdelen.

- Gedistribueerde spanningsverdeling verbetert de algehele sterkte van het kleplichaam, waardoor het geschikt is voor pijpleidingen met middelhoge en hoge druk en effectief vervorming en lekkage van het kleplichaam wordt voorkomen.

- Vermindert de stilstandtijd voor onderhoud en verlaagt de onderhoudskosten, waardoor het bijzonder geschikt is voor complexe bedrijfsomstandigheden die regelmatig onderhoud vereisen.

2. Stengelstructuur met hoog platform, voldoet aan de ISO 5211-norm

- Geïntegreerd ontwerp met hoog platform voldoet volledig aan de ISO 5211-normen, waardoor directe installatie van pneumatische/elektrische actuatoren zonder extra steunen mogelijk is.

- De driedelige flenskogelklep met montagekussen heeft een aan de onderkant gemonteerde steelstructuur en een ontwerp met dubbele schijfveer en automatische pakkingcompressie, waardoor de prestaties van de steelafdichting worden geoptimaliseerd en het uitwerpen van de steel wordt voorkomen in het geval van abnormale drukstijgingen in de klepkamer, waardoor de operationele veiligheid wordt verbeterd.

- Sommige modellen zijn uitgerust met een antistatisch apparaat om statische elektriciteit effectief vrij te geven en veiligheidsrisico's veroorzaakt door statische opbouw te voorkomen, waardoor het geschikt is voor ontvlambare en explosieve mediatoepassingen.

- ondersteunt automatische besturing en bediening op afstand, waardoor de operationele efficiëntie bij de productie aan de lopende band en in onbeheerde scenario's wordt verbeterd.

Specificaties en standaard

1. Maatbereik: DN10–DN200 (1/4 inch–8 inch)

2. Flensnormen: GB (binnenlandse technische projecten), ANSI (Noord-Amerikaanse markt), DIN (Europese markt)

3. Materiaal kleplichaam: 304 roestvrij staal, 316L roestvrij staal, gegoten staal (aanpasbaar volgens bedrijfsomstandigheden)

Afdichtingsmaterialen en prestaties

1. Polytetrafluorethyleen (PTFE): Sterke corrosieweerstand, uitstekende afdichtingswerking, temperatuurbereik -29 ℃ tot +150 ℃, lage kosten, geschikt voor normale temperatuur-, druk- en deeltjesvrije mediaomstandigheden, de meest gebruikte, en kan bidirectionele afdichting zonder lekkage bereiken.

2. Polyfenyleensulfide (PPL): 3-delige flenskogelkraan met montagepad, superieure weerstand tegen hoge temperaturen en slijtvastheid, temperatuurbestendigheid tot -29 ℃ tot +300 ℃, geschikt voor hoge temperaturen, hoge druk en media die kleine deeltjes bevatten, geschikt voor complexe industriële omstandigheden zoals de aardolie- en chemische industrie, stabiele afdichting en een lange levensduur.

3. Versterkte polytetrafluorethyleen (RPTFE): Geoptimaliseerd en versterkt op basis van PTFE, combineert het corrosieweerstand en slijtvastheid, waardoor het geschikt is voor diverse conventionele en licht complexe bedrijfsomstandigheden, waardoor de betrouwbaarheid van de afdichting verder wordt verbeterd.

Service en ondersteuning

Door gebruik te maken van meer dan 10 jaar ervaring met het exporteren van 3-delige flenskogelkranen met montagepads, heeft DIYE VALVE een professioneel after-sales serviceteam opgericht. Bij ontvangst van after-salesvragen of storingsrapporten zullen wij binnen 24 uur reageren, snel problemen oplossen en oplossingen bieden om de normale werking van de apparatuur van de klant te garanderen.

We beschikken over een grote voorraad originele en compatibele reserveonderdelen (afdichtringen, bouten, klepstelen, enz.) voor een snelle verzending, om tegemoet te komen aan de vervangingsbehoeften van de klant en om verliezen door stilstand tot een minimum te beperken. We bieden ook gratis technische begeleiding met betrekking tot installatiespecificaties, dagelijks onderhoud en probleemoplossing, en kunnen op verzoek van de klant technische diensten ter plaatse aanbieden.

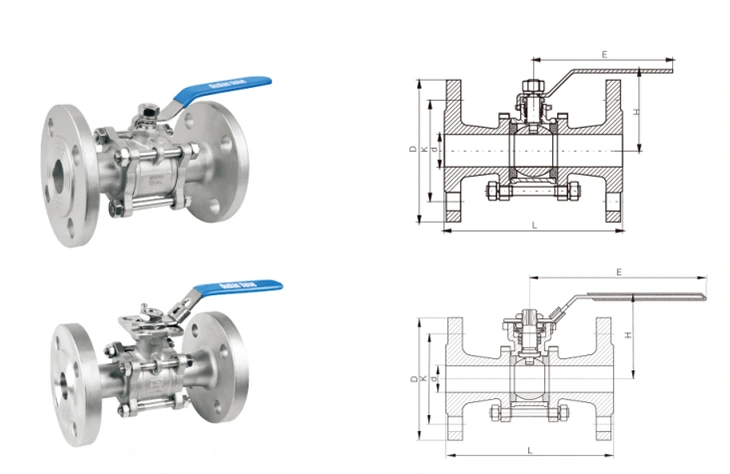

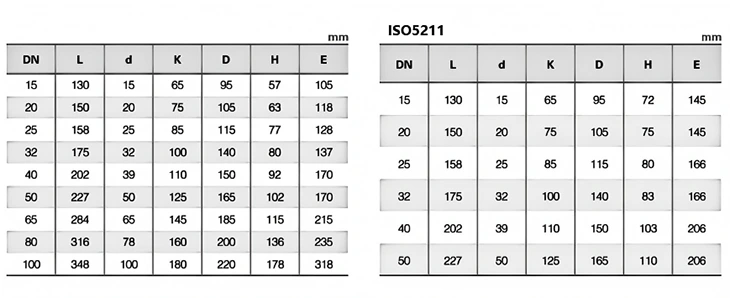

Technische parameters

Veelgestelde vragen

Vraag: Welke normen worden gevolgd voor de inspectie van de driedelige hoogplatformflenskogelkraan? Welke prestatie-indicatoren zijn gegarandeerd om aan de normen te voldoen?

A: De driedelige hoogplatformflenskogelkraan volgt strikt de GB/T-13927- en API 598-normen voor inspectie. Voordat elke klep de fabriek verlaat, ondergaat hij strenge druktests (waterdruk en luchtdruk), maatnauwkeurigheidstests, afdichtingstests en uiterlijkinspecties. Deze tests zorgen ervoor dat de belangrijkste prestatie-indicatoren zoals drukdraagvermogen, afdichtingsprestaties en maatnauwkeurigheid aan de normen voldoen, en dat het ten strengste verboden is dat ongekwalificeerde producten de fabriek verlaten.

Vraag: Kan ik snel geschikte accessoires kopen als de afdichtring van de driedelige hoogplatformflenskogelkraan beschadigd is?

EEN: Ja. Als bronfabrikant houdt Diye een langdurige voorraad aan van originele compatibele afdichtringen en diverse accessoires (zoals bouten en klepstelen). We kunnen de goederen snel leveren om aan uw vervangingsbehoeften voor accessoires te voldoen, verliezen door stilstand van apparatuur te verminderen en gratis technische begeleiding te bieden bij vervanging om een ​​soepele en efficiënte vervanging te garanderen.

Vraag: Wat zijn de optionele hoofdmaterialen voor het kleplichaam, de kogelkern en de klepsteel van de driedelige hoogplatformflenskogelklep? Hoe het materiaal selecteren?

A: De optionele kernmaterialen omvatten drie typen: 304 roestvrij staal, 316L roestvrij staal en koolstofstaal. De selectiereferentie is als volgt: ① 304 roestvrij staal: geschikt voor conventionele water-, olie-, gas- en zwakke zuur-base niet-sterke corrosie-werkomstandigheden, met uitstekende kostenprestaties, geschikt voor gewone industriële en civiele pijpleidingen; ② 316L roestvrij staal: toegevoegd met molybdeenelement, dat een sterkere corrosieweerstand en oxidatieweerstand heeft, geschikt voor complexe werkomstandigheden zoals sterke zuur-base, zeewater en chemische oplosmiddelen, en geschikt is voor high-end scenario's zoals aardolie en farmaceutische producten; ③ Koolstofstaal: hoge structurele sterkte en uitstekende drukdragende prestaties, geschikt voor hoge druk, niet-corrosieve werkomstandigheden en scenario's met zware belasting. Alle materialen worden geproduceerd in de oorspronkelijke fabriek van Diye en kunnen naar wens worden aangepast.
