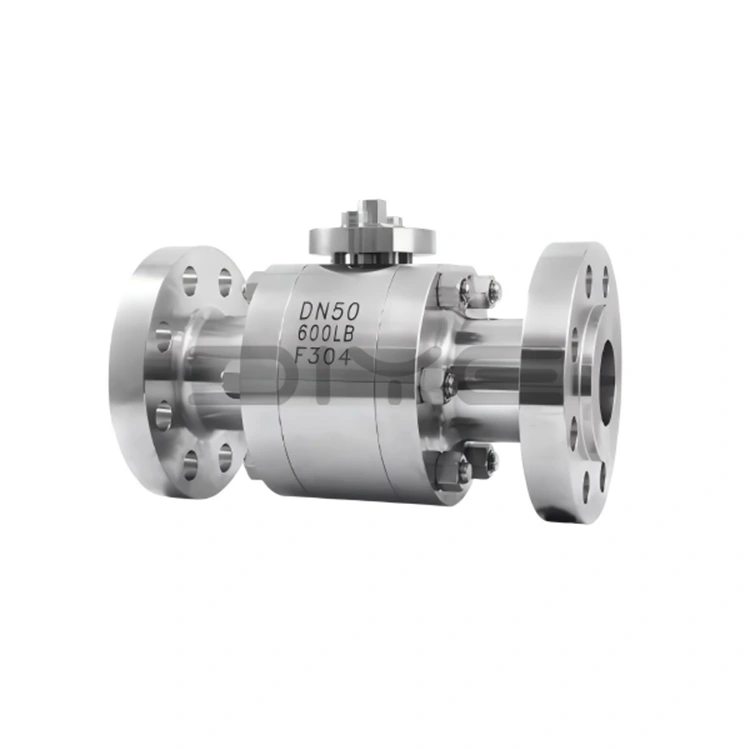

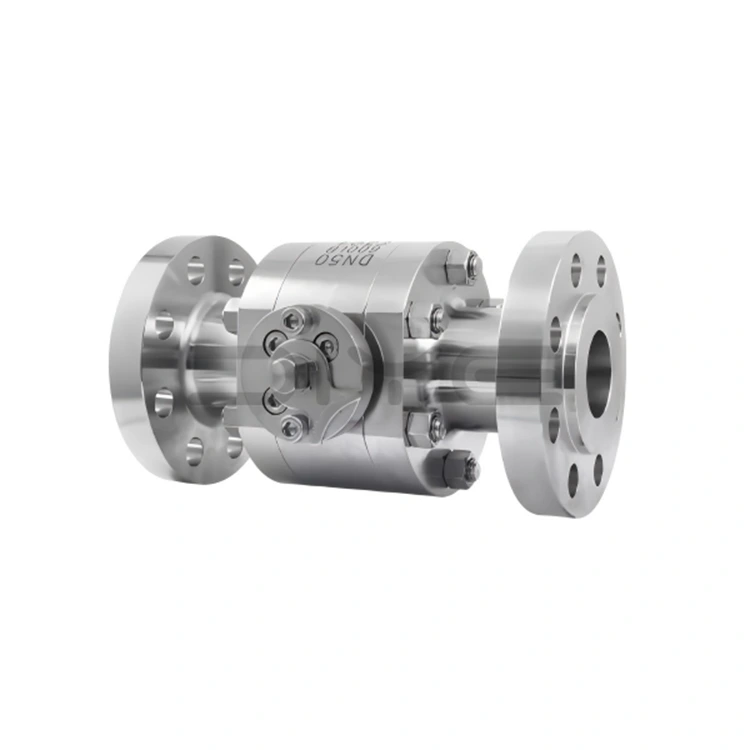

Gesmeed staal hogedruk kogelkraan met flens

De serie gesmeed stalen hogedrukflenskogelkranen van DIYE VALVE is ontworpen, vervaardigd en getest in strikte overeenstemming met meerdere binnenlandse en internationale normen om ervoor te zorgen dat de productprestaties voldoen aan de wereldwijde technische behoeften.

- Ontwerp- en productienormen: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Flensaansluitingsnormen: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- Structurele lengtenormen: ASME B16.10

- Testnormen: GB/T 13927, ISO 5208

Standaard nominale diameters: DN10~DN300 (1/4"~12"), drukwaarden: Klasse 150~Klasse 600 (PN10~PN100); aangepaste niet-standaard hogedrukspecificaties zoals 2500LB en PN400 zijn beschikbaar, en de nominale diameters kunnen worden aangepast volgens klanttekeningen om aan te passen aan verschillende hogedrukpijpleidingvereisten.

Kernproductvoordelen

1. Hoogwaardige gesmede materialen, stabiele prestaties

Het belangrijkste materiaal van de gesmeed stalen hogedrukflenskogelkraan is gesmeed staal van hoge kwaliteit, geschikt voor verschillende zware werkomstandigheden, met name als volgt:

- Koolstofstaalsmeedstukken (WCB/A216-WCB): Hoge structurele sterkte, geschikt voor conventionele, niet-corrosieve hogedrukomstandigheden (zoals gewone industriële olie- en gaspijpleidingen).

- Roestvrijstalen smeedstukken (F304/F316L): 304-materiaal is bestand tegen milde corrosie, geschikt voor algemene hogedrukchemicaliën, waterbehandeling en andere omstandigheden; 316L-materiaal, met toegevoegd molybdeen, verbetert de corrosieweerstand en oxidatieweerstand aanzienlijk, geschikt voor zeer corrosieve omgevingen zoals zuren, logen, zwavelhoudende media en zeewater. De levensduur onder corrosieve omstandigheden onder hoge druk is 3-5 maal die van gewone koolstofstalen kogelkranen.

- Speciaal staalsmeedwerk (zoals 35CrMoA): aangepast voor extreem hoge druk en speciale werkomstandigheden, waardoor betrouwbare materiële ondersteuning wordt geboden.

2. Hoogwaardige accessoires, veilig en duurzaam

Alle accessoires voor de gesmeed stalen hogedrukflenskogelkraan zijn gemaakt van gespecialiseerde hogedrukmaterialen, waardoor de algehele stabiliteit en veiligheid van de klep wordt gegarandeerd:

- Klepsteel: Gemaakt van slijtvast en corrosiebestendig smeedwerk zoals 2Cr13/A246-416, met een genitreerde oppervlaktebehandeling, die uitstekende torsiesterkte biedt. Het aan de onderkant gemonteerde ontwerp met een afdichtingsstructuur aan de achterkant voorkomt dat de klepsteel eraf valt en dat er media lekt.

- Bouten: gebruik gespecialiseerde hogedrukbouten van 35CrMoA/A193-B7, die een hoge sterkte en anti-loslatingseigenschappen bieden, geschikt voor hogedrukomstandigheden.

- Afdichtingen: gemaakt van gespecialiseerde hogedrukmaterialen zoals PTFE, PPL en fluorrubber. Sommige modellen maken gebruik van een drievoudige structuur van harde metalen afdichting + elastische hulpafdichting, waarbij hoe hoger de druk, hoe strakker de afdichting, waardoor bidirectionele nul-lekkage wordt bereikt en wordt voldaan aan de API 6D-norm voor "nul lekkage".

3. Wetenschappelijke structuur, breed aanpassingsvermogen

Door gerichte structurele ontwerpen aan te nemen op basis van de bedrijfsomstandigheden, is de gesmeed stalen hogedrukflenskogelklep geschikt voor verschillende scenario's:

- Zwevende kogelstructuur: geschikt voor kleppen met een kleine diameter, waarbij gebruik wordt gemaakt van gemiddelde druk om een ​​goede pasvorm tussen de kogel en de klepzitting te garanderen. Eenvoudige structuur, betrouwbare afdichting.

- Vaste kogelstructuur: geschikt voor kleppen met grote diameter. De kogel wordt ondersteund door bovenste en onderste assen, waardoor offset tijdens het openen en sluiten wordt voorkomen, het bedieningskoppel wordt verminderd, geschikt is voor frequent gebruik onder hoge druk en de slijtage van de klepsteel wordt verminderd.

- Antistatisch en vuurvast ontwerp: uitgerust op sommige modellen. Het antistatische ontwerp voorkomt statische vonken en het brandwerende ontwerp maakt tijdelijke afdichting mogelijk door metaal-op-metaal contact nadat de afdichtingen zijn doorgebrand, geschikt voor ontvlambare en explosieve hogedrukomstandigheden.

Onze inzet

Als professionele fabrikant en leverancier in China houdt DIYE VALVE zich aan de filosofie van "Quality First, Customer Supreme." Onze fabriek beschikt over een compleet productie- en testsysteem, met strikte controle gedurende het hele proces om de productkwaliteit te garanderen. We bieden ook professionele technische ondersteuning en after-sales service en hebben langdurige en stabiele samenwerkingsrelaties opgebouwd met wereldwijde partners.

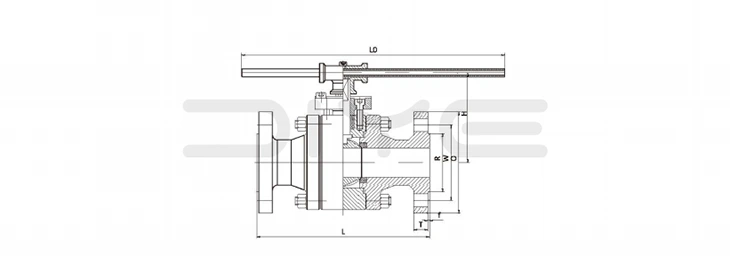

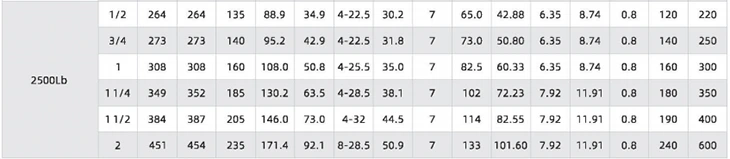

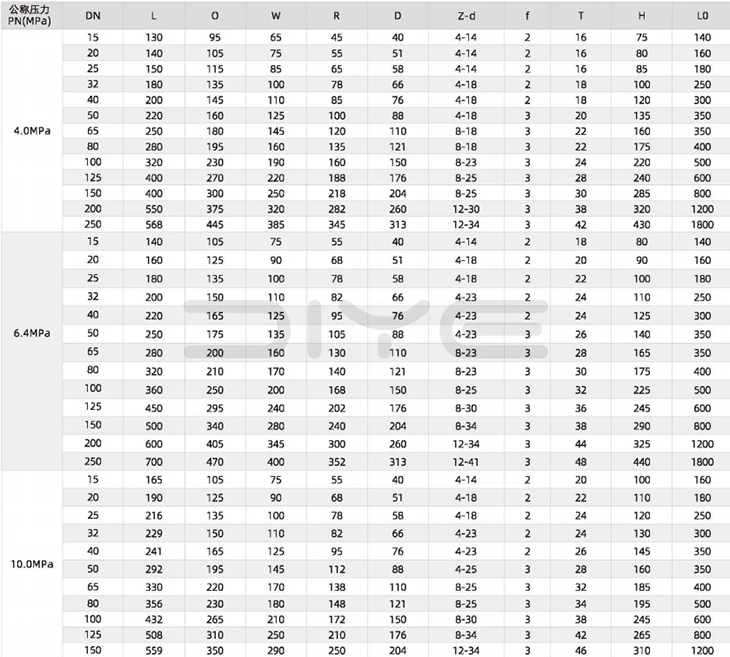

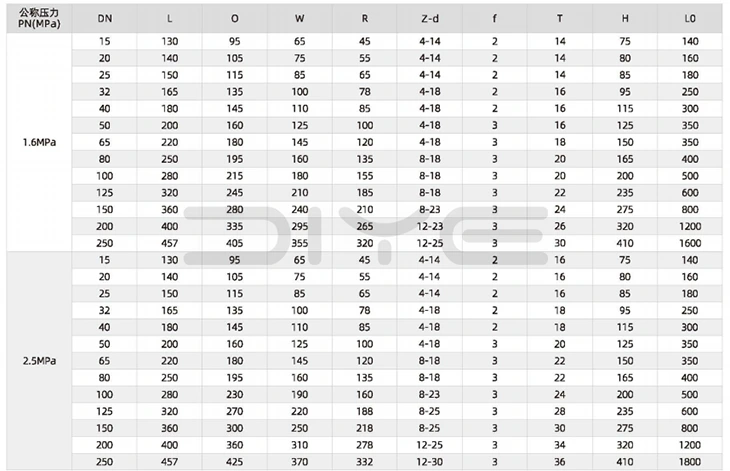

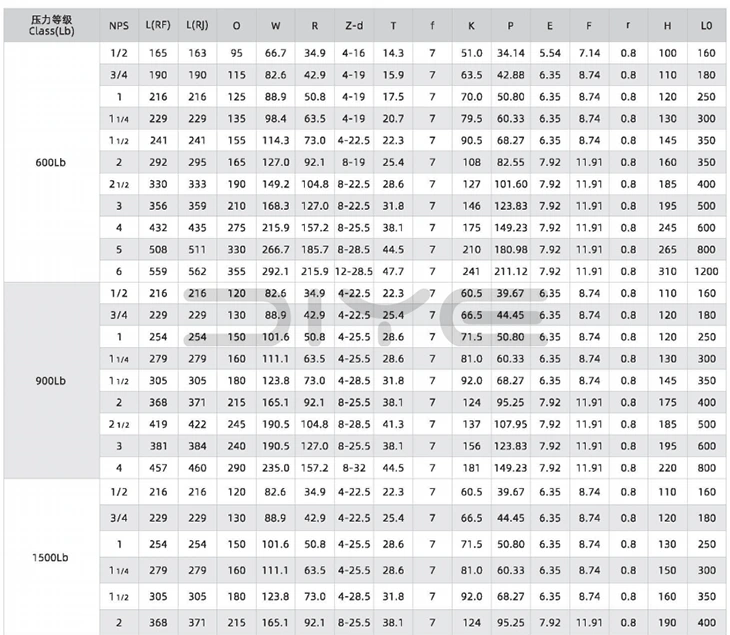

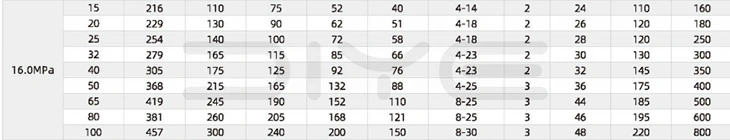

Technische parameters

Veelgestelde vragen

Vraag: Kan de gesmeed stalen hogedrukflenskogelklep onder hoge druk geen lekkage bereiken?

A: Het heeft een ontwerp met dubbele afdichting dat geschikt is voor werkomstandigheden onder hoge druk: ① Hoofdafdichting: het gebruikt een combinatie van ingebedde elastische klepzitting (PTFE/PPL/fluorrubber) en harde metalen afdichting, met een O-ring achter de klepzitting. Hoe hoger de middendruk, hoe strakker de klepzitting de kogel samendrukt, waardoor een bidirectionele nullekkage wordt bereikt en wordt voldaan aan de API 6D-norm voor "nul lekkage"; ② Klepsteelafdichting: het maakt gebruik van een aan de onderkant gemonteerde klepsteel + achterafdichtingsstructuur + meerlaagse pakkingafdichting. De pakking is gemaakt van speciaal flexibel grafiet of PTFE onder hoge druk om mediumlekkage aan de klepsteel te voorkomen en torsie en loskomen van de klepsteel onder hoge druk te voorkomen; ③ Antistatisch/brandbestendig ontwerp: sommige modellen hebben ingebouwde antistatische veren. Wanneer de afdichting wordt verbrand, kan een tijdelijke afdichting worden bereikt door metaal-op-metaal contact, geschikt voor werkomstandigheden met brandbare en explosieve media.

Vraag: Wat zijn de verschillen tussen de zwevende bal en de vaste kogelconstructies van de gesmeed stalen hogedrukflenskogelklep? Hoe selecteren op basis van het kaliber?

A: ① Drijvende kogelstructuur: vaak gebruikt voor kleine kalibers (DN10 ~ DN50), de bal heeft geen vaste ondersteuning en de afdichting wordt bereikt door de bal met gemiddelde druk tegen de enkelzijdige klepzitting te drukken. Het heeft een eenvoudige structuur, een klein openings- en sluitkoppel en lage kosten, geschikt voor conventionele werkomstandigheden met hoge druk en kleine stroom; ② Vaste kogelstructuur: vaak gebruikt voor grote kalibers (DN65 ~ DN300), wordt de kogel vast ondersteund door de bovenste en onderste klepstelen, zonder offset tijdens het openen en sluiten, sterke drukdragende stabiliteit, geschikt voor hoge druk, grote stroming en werkomstandigheden met frequente werking, die het risico op slijtage en vervorming van de klepsteel effectief kunnen verminderen. Diye kan zwevende bal- of vaste balconstructies aanpassen aan de behoeften van de klant en de werkomstandigheden.

Vraag: Wat zijn de belangrijkste voorzorgsmaatregelen voor het installeren van de gesmeed stalen hogedrukflenskogelklep onder hogedrukwerkomstandigheden?

A: ① Flensverbinding: Bouten moeten speciale hogedrukbouten zijn, zoals 35CrMoA/A193-B7, en het principe van "diagonaal uniform en stapsgewijs aandraaien" moet worden toegepast om scheuren van het kleplichaam als gevolg van ongelijkmatige kracht te voorkomen, en het koppel moet voldoen aan de standaardvoorschriften; ② Mediumstroomrichting: Controleer of de stroomrichtingmarkering op het klephuis consistent is met de mediumstroomrichting; er is geen beperking in de stroomrichting van kogelkranen met volledige doorlaat; ③ Installatieomgeving: Vermijd blootstelling aan zonlicht en regen buitenshuis en reinig onzuiverheden in de pijpleiding vóór installatie om verstopping van de kogelkern te voorkomen; ④ Aanvaarding druktest: Na de installatie moet een druktest ter plaatse worden uitgevoerd. De waterdruktestdruk is 1,5 keer de nominale druk en de luchtdruktestdruk is 1,1 keer de nominale druk. Het kan alleen in gebruik worden genomen als er geen lekkage is.
