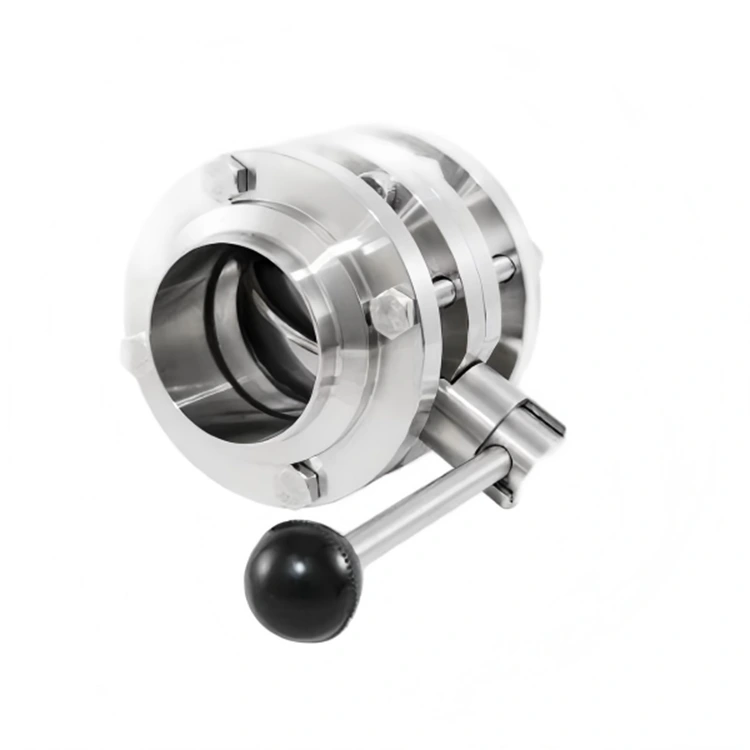

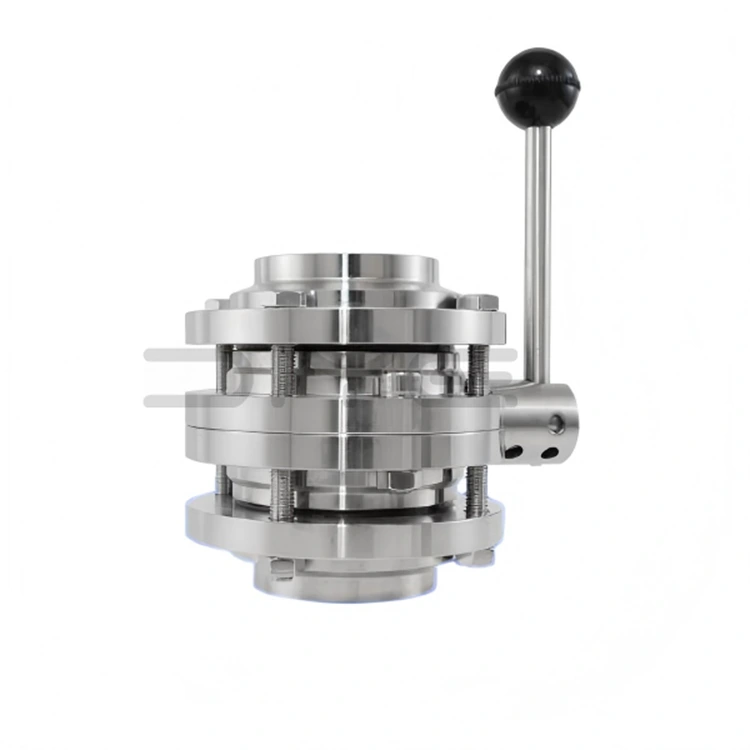

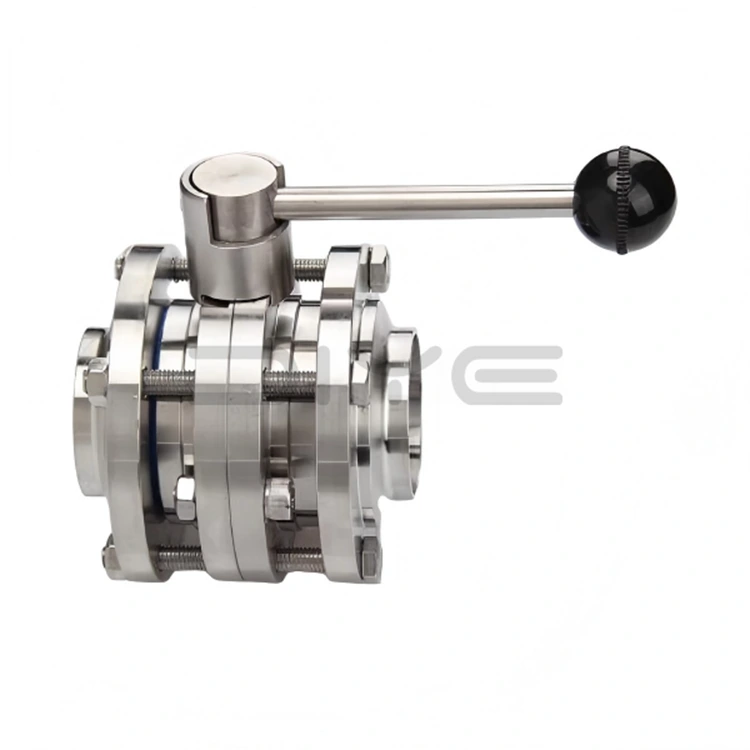

Sanitaire 3-delige vlinderklep

De driedelige sanitaire vlinderklep heeft een klassieke driedelige structuur, bestaande uit een centraal kleplichaam, twee verbindingsflenzen of klemmen aan beide zijden, en een interne klepschijf, steel en afdichtingen. Vergeleken met geïntegreerde vlinderkleppen is het grootste voordeel de volledige demontage. Onderhoud en reiniging vereisen niet dat de hele pijpleiding moet worden gedemonteerd; Door simpelweg de klemmen of bouten aan beide uiteinden los te draaien, is een grondige reiniging, desinfectie en vervanging van kwetsbare onderdelen mogelijk, waardoor de stilstand en de onderhoudskosten aanzienlijk worden verminderd.

Precisieproductie en hygiënenormen

De sanitaire 3-delige vlinderklep maakt gebruik van uiterst nauwkeurige CNC-bewerkingstechnologie, waarbij gebruik wordt gemaakt van eersteklas SUS304 (1.4301) of SUS316L (1.4404) roestvrij staal, met bewerkingstoleranties gecontroleerd binnen ±0,01 mm. Zowel de binnen- als de buitenoppervlakken zijn spiegelgepolijst, met een binnenwandruwheid van Ra≤0,4 μm (de nauwkeurigheid kan indien nodig worden verhoogd), waardoor dode hoeken in sanitaire ruimtes worden geëlimineerd. Het voldoet aan de GMP- en EHEDG-normen en ondersteunt CIP online reiniging en SIP stoomsterilisatie op hoge temperatuur.

Superieure materialen en afdichtingsprestaties

1. Materiaal kleplichaam/schijf: SUS304 of SUS316L roestvrij staal, corrosiebestendig en duurzaam.

2. Afdichtingsmateriaal: FDA-gecertificeerd EPDM van voedingskwaliteit, siliconen (SI) of PTFE, nauwkeurig bewerkt voor een perfecte afdichting.

3. Afdichtingsgraad: Klasse VI, bidirectioneel, geen lekkage, waardoor medialekkage en kruisbesmetting worden geëlimineerd.

4. Oppervlaktebehandeling: elektrolytisch polijsten of mechanisch polijsten, Ra≤0,8μm (tot Ra≤0,4μm), gemakkelijk schoon te maken en zonder resten.

Technische parameters en maatwerkdiensten

1. Nominale diameter: DN10~DN150 (1/2 "~6")

2. Nominale druk: PN10/16 (1,0/1,6 MPa)

3. Bedrijfstemperatuur: -30℃~+150℃ (afhankelijk van afdichtingsmateriaal)

4. Bedieningsmethode: handmatige handgreep met meerdere posities (90 ° rotatie voor openen en sluiten, instelbare stroom); optionele pneumatische/elektrische actuator voor automatische bediening

5. Verbindingsmethode: klem, flens, draad (aanpasbaar)

6. Normen: Voldoet aan 3A, DIN, SMS, ISO, IDF, GB/T 2238

Kwaliteitsborging

Als vertrouwde fabrikant van 3-delige vlinderkleppen in China controleert DIYE VALVE strikt het hele productieproces: grondstoffen ondergaan spectrale analyse bij aankomst en afgewerkte producten ondergaan druktesten, afdichtingstesten en reinheidstesten voordat ze het magazijn verlaten om stabiele en betrouwbare productprestaties te garanderen.

Aangepaste oplossingen

Wij bieden op maat gemaakte diensten voor niet-standaard maten, speciale polijstprecisie en aangepaste verbindingsmethoden. Ons engineeringteam zal de behoeften van de klant combineren om gepersonaliseerde oplossingen te bieden die voldoen aan internationale normen.

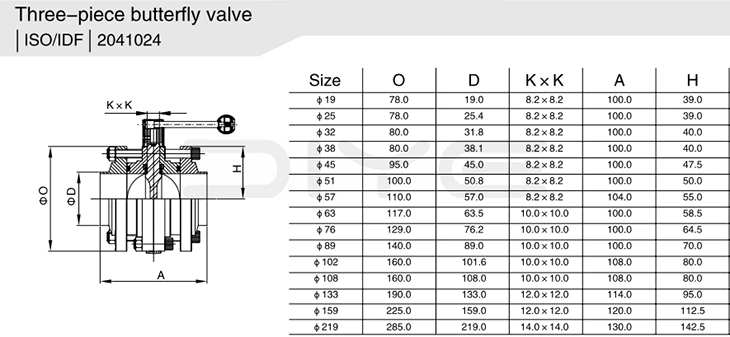

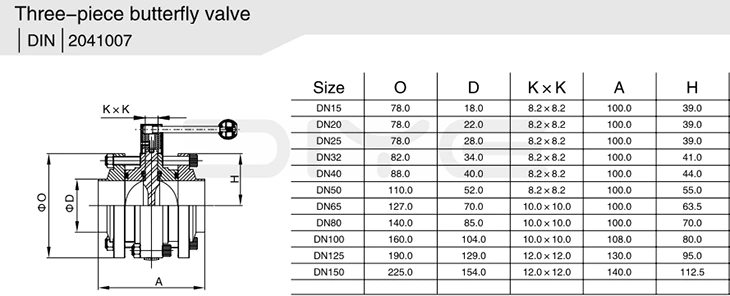

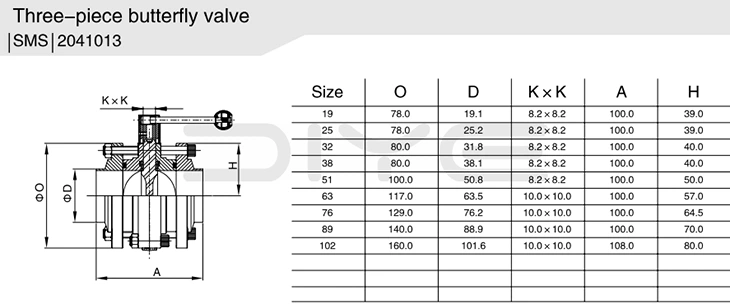

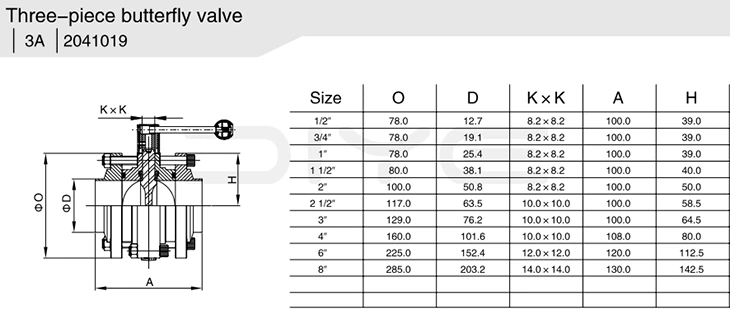

Technische parameters
