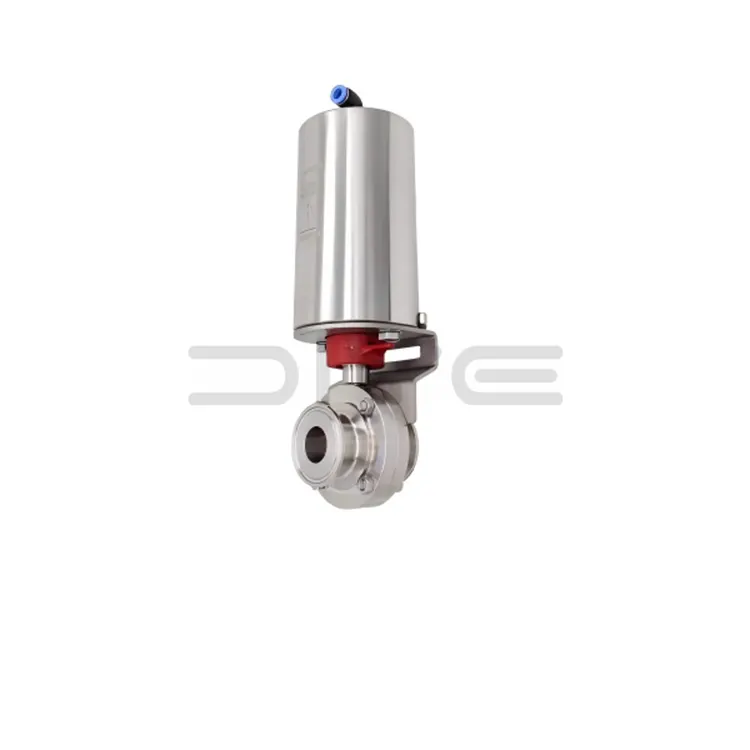

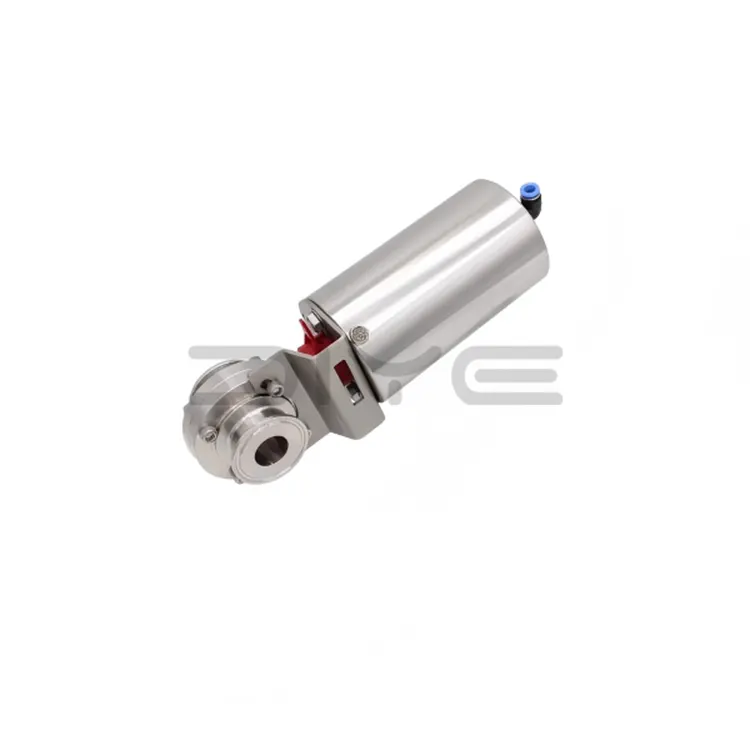

Pneumatisch bediende sanitaire vlinderklep

De DIYE VALVE pneumatisch bediende sanitaire vlinderklep wordt onafhankelijk ontwikkeld en geproduceerd door onze fabriek. Het is een krachtige kernbesturingscomponent voor geautomatiseerde productiescenario's in leidingsystemen voor sanitaire vloeistoffen. Dit product, gemaakt in China, voldoet aan strenge kwaliteitscontrolenormen, integreert geavanceerde pneumatische besturingstechnologie en een sanitair structureel ontwerp en voldoet aan de strenge hygiëne-eisen van de voedingsmiddelen-, dranken-, farmaceutische en biologische industrie.

De klep maakt gebruik van een pneumatische actuator als belangrijkste krachtbron, perfect afgestemd op het lichaam van een sanitaire vlinderklep. Het maakt het snel, op afstand en geautomatiseerd openen en sluiten van media mogelijk, waardoor de operationele efficiëntie en stabiliteit van de pijpleiding wordt verbeterd. De dodehoekvrije structuur voorkomt mediaresiduen en bacteriegroei, betrouwbare afdichting zorgt ervoor dat er geen media lekt, en het snelle responsvermogen past zich aan de dynamische aanpassingsbehoeften van geautomatiseerde productielijnen aan, en voldoet volledig aan de CIP (Clean-in-Place) en SIP (Sterilize-in-Place) vereisten van de sanitaire industrie.

Kernwerkprincipe

De pneumatische actuator van de pneumatisch bediende sanitaire vlinderklep drijft de klepsteel aan om de klepschijf te roteren, waardoor de klep wordt geopend en gesloten. Wanneer lucht aan één kant van de actuator binnendringt, drukt deze op de zuiger, waardoor de klepsteel gaat draaien, waardoor de openings- en sluitingsactie wordt voltooid. Afhankelijk van de actuatorstructuur is deze verkrijgbaar in twee modi: dubbelwerkend en enkelwerkend.

- Dubbelwerkende actuator: afwisselende luchtinlaat en -uitlaat aan beide zijden zorgt voor voorwaartse en achterwaartse rotatie van de klepschijf. Het is geschikt voor scenario's waarbij frequent openen en sluiten vereist is, biedt een stabiele werking en een sterk aanpassingsvermogen.

- Enkelwerkende actuator: Aangedreven door luchtinlaat aan de ene kant, vertrouwt de andere kant op veerkracht voor automatische reset bij falen van de luchttoevoer. Dit garandeert een veilige werking van de pijpleiding en vermijdt potentiële veiligheidsrisico's in het geval van een storing in het luchttoevoersysteem.

Bovendien kan de openings- en sluithoek van de klep via de actuator flexibel worden aangepast. Sommige modellen ondersteunen een traploze aanpassing van 0° tot 90°, waardoor wordt voldaan aan zowel de basisbehoeften voor het openen en sluiten van pijpleidingen als aan de fijne stroomregelingsbehoeften, en passen zich aan verschillende productiescenario's aan.

Optionele pneumatische aandrijvingen en accessoires

1. Optionele pneumatische aandrijvingen

- Enkelwerkende actuator: Uitgerust met een veerresetfunctie, keert deze automatisch terug naar zijn oorspronkelijke positie bij een luchttoevoerstoring, wat een hoge veiligheidsbescherming biedt en geschikt is voor scenario's met hoge veiligheidseisen.

- Dubbelwerkende actuator: aangedreven door dubbele luchtbronnen, wat zorgt voor soepele en stabiele openings- en sluitacties en een hoge duurzaamheid. Geschikt voor hoogfrequente bedrijfsscenario's zoals continue productielijnen.

2. Bijpassende accessoires

- Pneumatisch triplet: samengesteld uit een filter, drukreduceerventiel en smeerapparaat, filtert het onzuiverheden in de luchttoevoer, stabiliseert de luchtdruk, smeert de actuator, verlengt de levensduur en zorgt voor een stabiele werking van de klep.

- Magneetventiel: regelt de luchttoevoer, maakt het openen en sluiten van de externe klep mogelijk, vergemakkelijkt de integratie met een centraal besturingssysteem en verbetert de automatisering.

- Positiezender: Geeft realtime feedback over de openings- en sluitingsstatus van de klep, waardoor realtime monitoring door het centrale besturingssysteem mogelijk is en regelbare productieprocessen worden gegarandeerd.

- Eindschakelaar: voorkomt dat de klepschijf te ver uitloopt, waardoor mechanische schade wordt vermeden en de klepstructuur wordt beschermd.

- Handwielmechanisme: gebruikt voor handmatige noodbediening; maakt het openen en sluiten van de klep mogelijk, zelfs als de luchttoevoer uitvalt, waardoor de continuïteit van de productie wordt gegarandeerd.

Over DIYE-KLEP

Als professionele fabrikant en leverancier van pneumatisch bediende sanitaire vlinderkleppen gemaakt in China, beschikt DIYE VALVE over een compleet R&D-, productie-, verkoop- en after-sales servicesysteem, toegewijd aan het leveren van hoogwaardige producten en attente service aan wereldwijde klanten.

We hebben een professioneel team voor buitenlandse handel en techniek dat vloeiend Engels, Russisch, Arabisch en andere talen spreekt en 24 uur per dag online ondersteuning biedt om vragen te beantwoorden over productselectie, installatie, inbedrijfstelling en onderhoud, en meertalige installatie- en onderhoudshandleidingen biedt. Onze fabriek implementeert een strikt kwaliteitscontroleproces, waarbij elke stap, van de selectie van grondstoffen tot de levering van het product, rigoureus wordt gecontroleerd, zodat elke klep aan hoge kwaliteitsnormen voldoet.

Om de uitdagingen op het gebied van de aanschaf van reserveonderdelen op te lossen waarmee buitenlandse klanten worden geconfronteerd, leveren wij veelgebruikte reserveonderdelen zoals afdichtingen, pneumatische drievoudige eenheden en magneetkleppen, waardoor de logistieke cycli aanzienlijk worden verkort en de inkoopkosten worden verlaagd. Daarnaast bieden wij 12 maanden garantie op de gehele ventielunit en 6 maanden garantie op kwetsbare onderdelen. Tijdens de garantieperiode worden niet door de mens veroorzaakte storingen gratis gerepareerd, waardoor de gebruikerservaring voor buitenlandse klanten volledig wordt gegarandeerd.

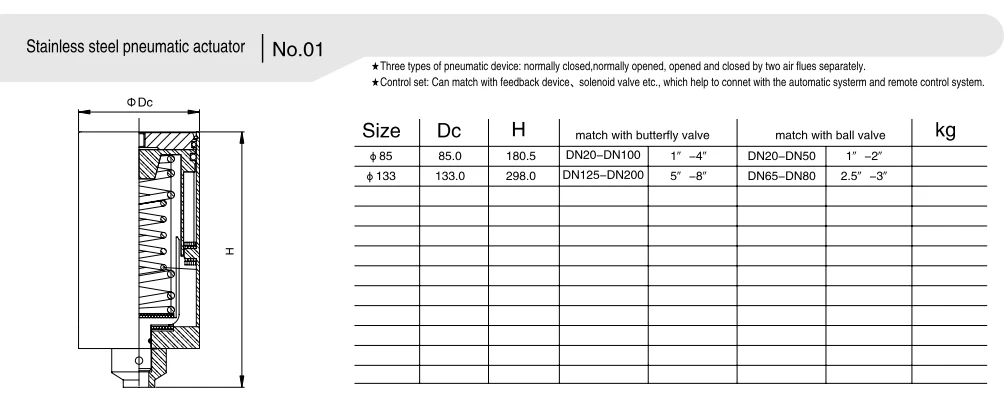

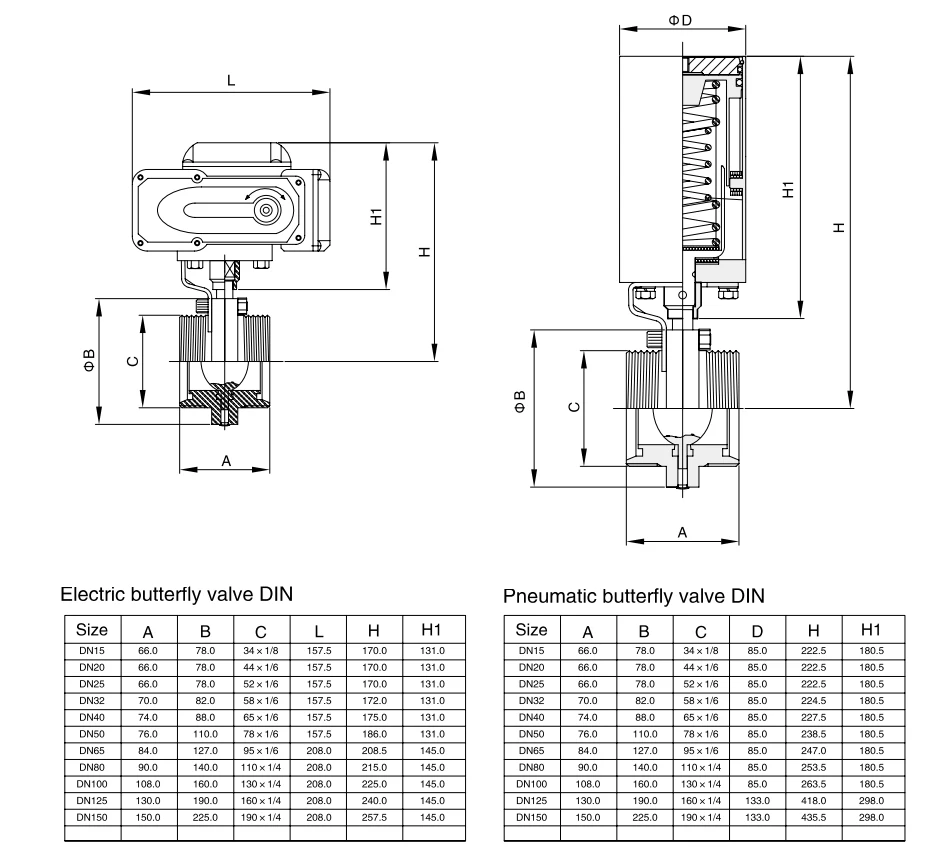

Technische parameters

Veelgestelde vragen

Vraag: Welke soorten pneumatische aandrijvingen zijn beschikbaar voor sanitaire pneumatische vlinderkleppen en hoe selecteert u deze?

A: De reguliere typen zijn enkelwerkende en dubbelwerkende pneumatische actuatoren, geselecteerd op basis van de veiligheidseisen en bedieningsfrequentie van de werkomstandigheden: ① Dubbelwerkende actuator: aangedreven door dubbele luchtbronnen, opent en sluit de klep stabiel met snelle respons, geschikt voor conventionele sanitaire werkomstandigheden met automatische productielijnen en hoogfrequente bewerkingen, en moet worden uitgerust met een externe luchtbron om aan-uit te regelen; ② Enkelwerkende actuator: met veerretourstructuur, aangedreven door luchtinlaat aan één kant en automatisch gereset (open/dicht) na luchtverlies, heeft deze hoge veiligheids- en beschermingsprestaties, geschikt voor risicovolle sanitaire werkomstandigheden waarbij het medium ontvlambaar, giftig en corrosief is en effectief veiligheidsrisico's voor pijpleidingen kan vermijden na falen van de luchtbron.

Vraag: Welke accessoires zijn nodig voor sanitaire pneumatische vlinderkleppen? Wat is de functie van de kernaccessoires?

A4: Basis verplicht A: accessoires + optionele accessoires indien nodig, de kernaccessoires en hun functies zijn: ① Pneumatische drievoudige eenheid (filter + reduceerventiel + olienevelapparaat): Verplicht, filtert onzuiverheden uit de luchtbron, stabiliseert de luchttoevoerdruk, smeert interne delen van de actuator en verlengt de levensduur van de actuator; ② Magneetventiel: Optioneel, regelt op afstand de aan-uit-luchtbron, realiseert automatisch en gecentraliseerd openen en sluiten van de klep en is geschikt voor de koppeling van het centrale besturingssysteem; ③ Positiefeedbackapparaat: optionele, realtime feedback over de openings- en sluitingsstatus van de klep (open/dicht/neutraal), waardoor monitoring op afstand van de werking van de pijpleiding mogelijk wordt; ④ Handwielmechanisme: Optioneel kan de klep handmatig worden bediend wanneer de luchtbron uitvalt, geschikt voor noodwerkomstandigheden; ⑤ Eindschakelaar: Optioneel, voorkomt dat de klepschijf tijdens de slag draait en beschermt het kleplichaam en de afdichtingen.

Vraag: Wat is de luchtbrondrukvereiste voor sanitaire pneumatische vlinderkleppen? Kan het zich aanpassen aan de niet-standaard luchtbron ter plaatse?

A: De conventionele adaptieve luchtbrondruk is 0,4 ~ 0,8 MPa, wat de industriële algemene standaardluchtdruk is en geschikt voor de meeste luchttoevoeromstandigheden ter plaatse; Als de luchtbron ter plaatse een niet-standaarddruk heeft (lager dan 0,4 MPa of hoger dan 0,8 MPa), kan een op maat gemaakte adaptieve pneumatische actuator worden geleverd, en kan een drukreduceerklep/boosterklep worden uitgerust om de luchtdruk aan te passen om te garanderen dat de klep normaal wordt geopend en gesloten zonder extra transformatie van het luchttoevoersysteem ter plaatse.
