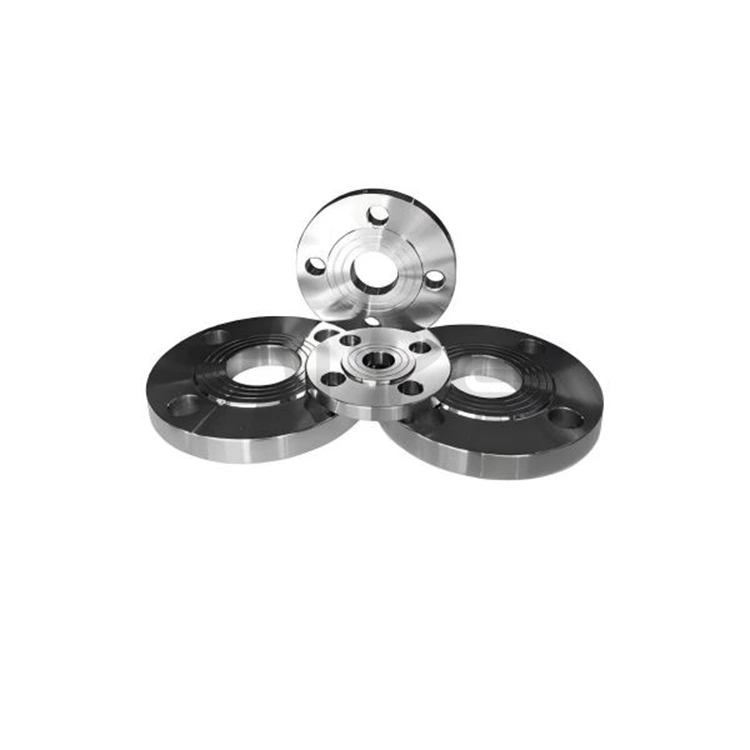

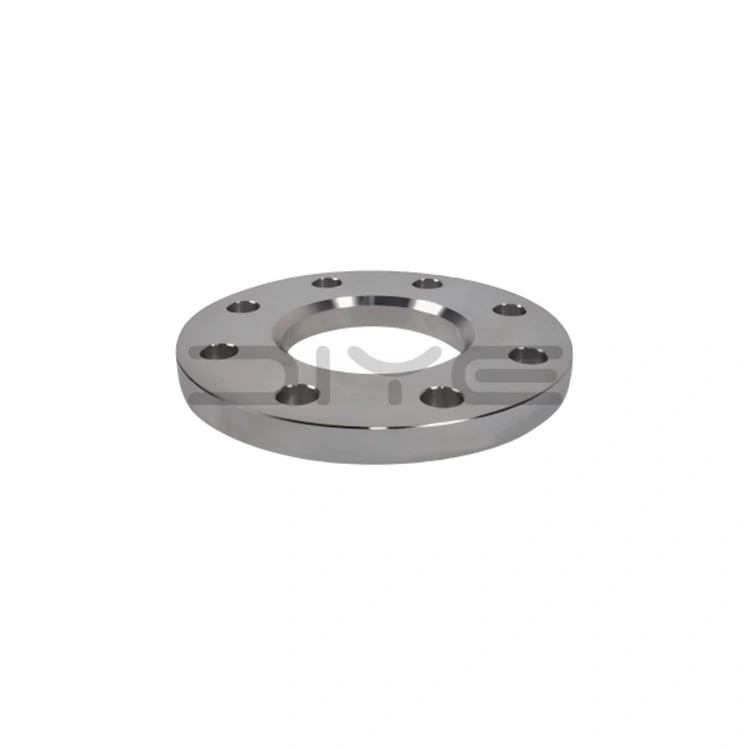

GOST 12820-80 Flens

Onze GOST 12820-80-flens wordt geproduceerd op basis van twee GOST-standaardsystemen en vormt een compleet technisch systeem dat compatibel is met zowel traditionele Russische als pijpleidingspecificaties van de volgende generatie:

1. GOST 12820-80: Een klassieke standaard specifiek voor midden- en lagedruk stalen opsteekflenzen, geschikt voor PN 0,1–2,5MPa, DN10–1600, voornamelijk uitgerust met RF/FF-afdichtingsoppervlakken, veel gebruikt in conventionele gemeentelijke en algemene industriële pijpleidingen.

2. GOST 33259-2015: Een nieuwe universele hoofdnorm die de oude norm vervangt en alle drukwaarden (PN1-250) en alle flenstypen omvat, inclusief opsteek-, lasnek-, losse flens en blinde flens, die voldoet aan de behoeften van hogedruk- en gediversifieerde projecten.

Kernproductparameters

1. Druk- en diameterbereik

- Nominale druk (PN): 6 niveaus (PN0,1, 0,25, 0,6, 1, 1,6, 2,5), voor bedrijfsomstandigheden van 0,1 tot 2,5 MPa.

- Nominale diameter (DN): DN10–1600 (½"–64"), passend bij de reguliere industriële leidingspecificaties.

2. Type afdichtingsoppervlak

- Standaardtype: RF (verhoogd oppervlak, type 02) met waterlijn, ruwheid Ra≤3,2 μm; FF (Flat Face, Type 01) ligt gelijk met het flensvlak.

- Optionele typen: MFM (Raised Face), TG (Tongue & Groove), geschikt voor hogedruk/corrosieve omgevingen.

3. Materiaalkeuze

Maakt gebruik van reguliere Russische normen en internationaal gelijkwaardige materialen, conform de GOST 12816-80-norm:

- Roestvrij staal: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- Koolstofstaal: St20, St35; Laaggelegeerd staal: 16Mn.

Productie en kwaliteitsborging

1. Productiecontrole

- Maatnauwkeurigheid, inclusief buitendiameter, binnendiameter, hartafstand van het boutgat, dikte en hoogte van het afdichtingsoppervlak, voldoet strikt aan de standaardtabellen;

- Geavanceerde CNC-bewerkings- en smeedprocessen zorgen voor stabiele productprestaties en hoge consistentie.

2. Kwaliteitsinspectie

- Inspectie van het volledige item: visuele inspectie, maatmeting en hydrostatische test met 1,5 keer de nominale druk;

- Volledige certificering: voor elke batch worden GOST-materiaalcertificaat, EAC-certificering en kwaliteitsinspectierapport verstrekt.

Flenstype dekking:

1. 01: Flens met plat oppervlak (PL, GOST 12820-80 kerntype)

2. 02: Mofflens (SO)

3. 03: Losse flens (LJ)

4. 04: Losse stootflens (LJ)

5. 05: Stootflens (WN, conform GOST 12821-80)

6. 06: Blindflens (BL)

Maatwerk en ondersteunende diensten:

1. Niet-standaard maatwerk: grootte, materiaal en afdichtingsoppervlak kunnen worden aangepast volgens projecttekeningen;

2. One-stop-levering: biedt bijpassende GOST-bevestigingsmiddelen en afdichtingen, waardoor het inkoopproces wordt vereenvoudigd en compatibiliteit wordt gegarandeerd;

3. Aanpassingsvermogen van de markt: producten voldoen volledig aan de Russische en GOS-marktnormen, geschikt voor langetermijnprojecten en samenwerking op het gebied van de buitenlandse handel.

De DIYE VALVE GOST 12820-80 flens combineert professionele productie, standaardnaleving en betrouwbare kwaliteit, waardoor het het voorkeursproduct is voor pijpleidingverbindingen met lage en middendruk in de Russische, GOS- en Centraal-Aziatische markten. We houden ons in de eerste plaats aan de principes van kwaliteit en klantgerichtheid en bieden stabiele leveringen en technische ondersteuning aan onze wereldwijde partners.

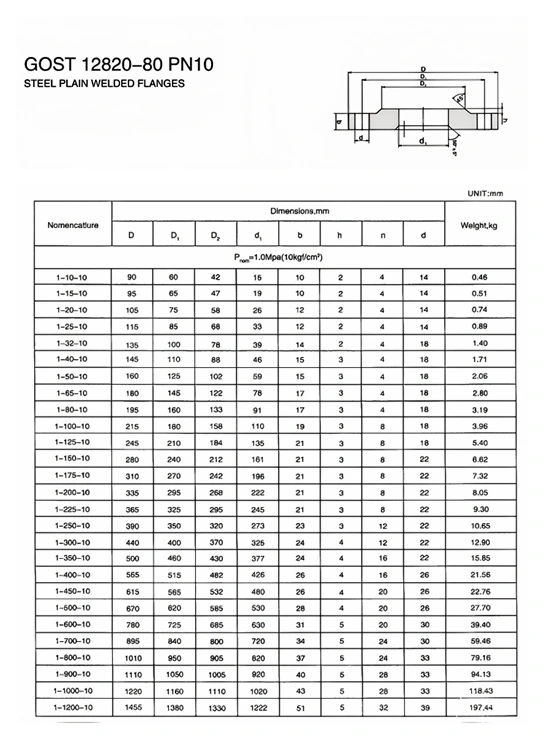

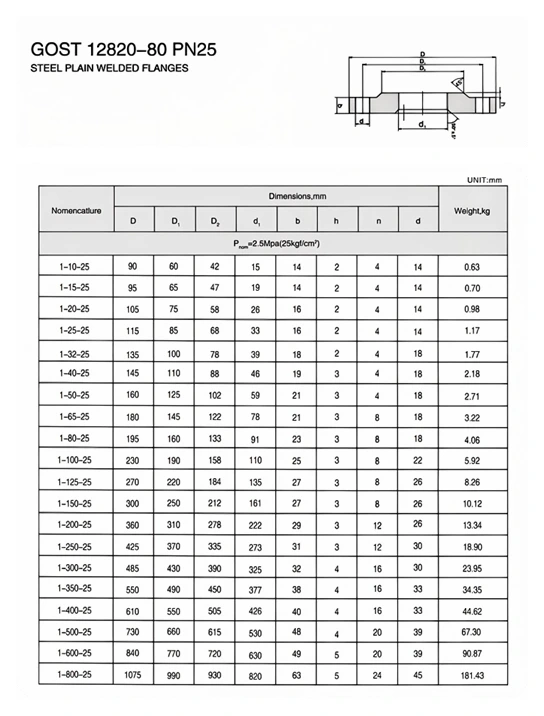

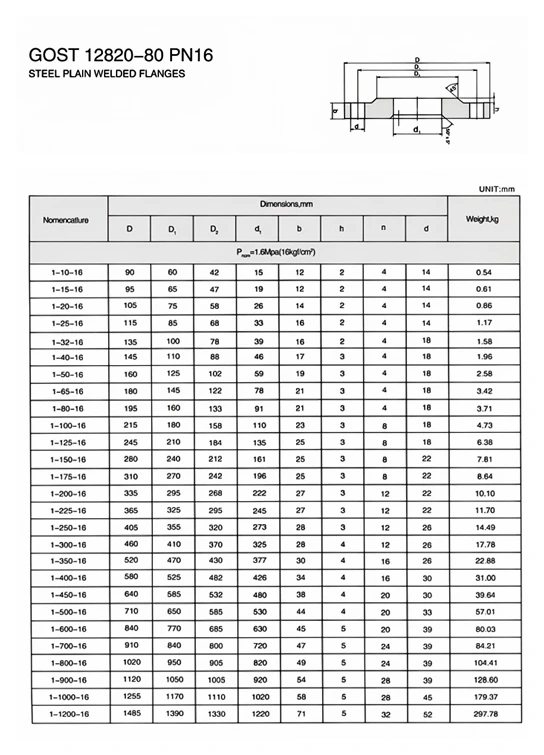

Technische specificaties

Veelgestelde vragen

Vraag: Wat zijn de algemene kernnormen voor GOST 12820-80-flenzen?

A: GOST 12820-80 is een klassieke oude standaard, gespecialiseerd in stalen opsteekflenzen met middelhoge en lage druk; GOST 33259-2015 is een nieuwe versie van de algemene hoofdstandaard, die het oude systeem volledig vervangt, alle drukniveaus en alle soorten flenzen omvat, en aansluit bij moderne Russische ondernemingen en EAC-certificeringsprojecten.

Vraag: Kunnen de twee standaarden worden vervangen en aan elkaar worden gekoppeld?

A: Conventionele maten zijn compatibel, maar voor hoge druk, afdichtingsoppervlak, wanddikte en boutparameters prevaleert GOST 33259-2015; GOST 12820-80 kan worden gebruikt voor onderhoud van oude apparatuur en de nieuwe norm van 2015 moet worden geïmplementeerd voor nieuwbouwprojecten.

Vraag: Hoe kies ik tussen GOST opsteekflenzen en lasnekflenzen?

A: GOST 12820-80 opsteekflenzen zijn geschikt voor normale temperatuur-, midden- en lagedruk-, algemene watertoevoer- en afvoer-/procesleidingen; GOST 33259-2015 lasnekflenzen zijn bestand tegen hoge temperaturen en hoge druk, anti-vibratie en worden gebruikt voor olie- en gas-, chemische industrie, hoofdstoom- en andere risicovolle pijpleidingen.

Vraag: Wat zijn de gebruikelijke typen afdichtingsoppervlakken van GOST 12820-80-flenzen?

A: RF (Raised Face, het meest gebruikte), FF (Flat Face), MFM (Man-Female Face), TG (Tongue and Groove Face), RJ (Ring Joint Face, hoogwaardige configuratie van de nieuwe standaard, speciaal voor metaalafdichting bij hoge temperatuur en hoge druk).

Vraag: Welke pijpleidingen en bouten passen bij GOST 12820-80 flenzen?

A: Het is gekoppeld aan GOST standaard stalen buizen en GOST speciale bouten en moeren. De pakkingen zijn geselecteerd uit GOST standaard rubberen pakkingen, spiraalgewonden pakkingen en metalen ringpakkingen. De complete bijpassende set voorkomt lekkage.
