Socket-lasflens

Een socket-lasflens is een gesmede flens met nek en aan één uiteinde een interne socket-groef. Tijdens de installatie wordt de stalen buis in de mof gestoken en vastgezet met een externe hoeklas, waardoor het niet meer nodig is om het buisuiteinde af te schuinen of een stomplassteunplaat te gebruiken. De producten worden voornamelijk vervaardigd volgens de ASME B16.5-normen, die drukclassificaties van klasse 150 tot klasse 2500 dekken, waardoor ze de voorkeur genieten voor afneembare verbindingen voor hogedrukleidingsystemen met een kleine diameter.

Standaard soorten afdichtingsoppervlakken

1. RF (Raised Face): Het gangbare type in de industrie, compatibel met spiraalgewonden pakkingen en PTFE-pakkingen, geschikt voor algemene bedrijfsomstandigheden.

2. RJ (Ring Joint): Ontworpen voor extreem hoge temperaturen en hoge druk, compatibel met metalen ringpakkingen.

3. MFM (Matching Face): Voorkomt pakkingerosie en compressie, waardoor de afdichtingsstabiliteit onder zware omstandigheden wordt verbeterd.

Werkingsprincipe en lasproces

1. Pijpinbrengen: Steek de pijp in de mof totdat deze contact maakt met de interne trede en trek hem dan iets terug om ruimte te laten voor thermische uitzetting.

2. Hoeklassen: Voer continue externe hoeklassen uit op de kruising van de buitenwand van de buis en de flenshals.

3. Afdichting en spanningsverlichting: De las zorgt voor structurele fixatie en afdichting; de interne speling absorbeert thermische uitzetting, waardoor lasscheuren worden voorkomen.

4. Niet-destructief testen: De las kan worden onderworpen aan PT-penetratietesten om de nauwkeurige afdichtingsprestaties van kritische systemen met kleine diameter te garanderen.

Kern structurele voordelen

1. Zelfcentrerende moflasflens: De ingebouwde moflasflens maakt automatische uitlijning van de pijp mogelijk, waardoor de installatie wordt vereenvoudigd en een hoge coaxialiteit wordt gegarandeerd.

2. Integrale gesmede structuur: het uit één stuk gesmede nekontwerp zorgt voor uitstekende stijfheid en stabiele drukweerstand.

3. Efficiënt en gemakkelijk lassen: Er zijn alleen externe hoeklassen nodig, waardoor een snelle constructie mogelijk is en de noodzaak voor lassen met volledige penetratie wordt geëlimineerd.

4. Bescherming tegen thermische spanning: Aan de onderkant van de buis is een speciale uitzettingsvoeg aangebracht om thermische spanningen bij hoge temperaturen op te heffen en verbindingsbreuk te voorkomen.

Specificaties en materiaalopties

1. Standaardmaten: voornamelijk DN15–DN50 (NPS 1/2″–2″), geoptimaliseerd voor hogedruksystemen met een kleine diameter.

2. Drukwaarden: Veelgebruikte specificaties zijn klasse 300/600 en hoger, geschikt voor omstandigheden met gemiddelde en hoge druk.

3. Materiaalsoorten: Verkrijgbaar in ASTM A105 koolstofstaal, 304/316L roestvrij staal, gelegeerd staal en gesmeed staal op lage temperatuur.

Toepassingsscenario's en servicemogelijkheden

DIYE VALVE-moflasflenzen worden veel gebruikt in de olie- en gas-, chemische, energieopwekkings- en internationale engineeringprojecten. Wij bieden standaardmaten op voorraad, maar ook volledig maatwerk voor afwijkende maten en speciale materialen. Elk product wordt geleverd met een compleet origineel kwaliteitsinspectierapport van de fabrikant, materiaalcertificaat, foutdetectiegegevens en een volledige set exportdocumenten, waardoor volledige naleving van de eisen van verschillende projecten over de hele wereld wordt gegarandeerd.

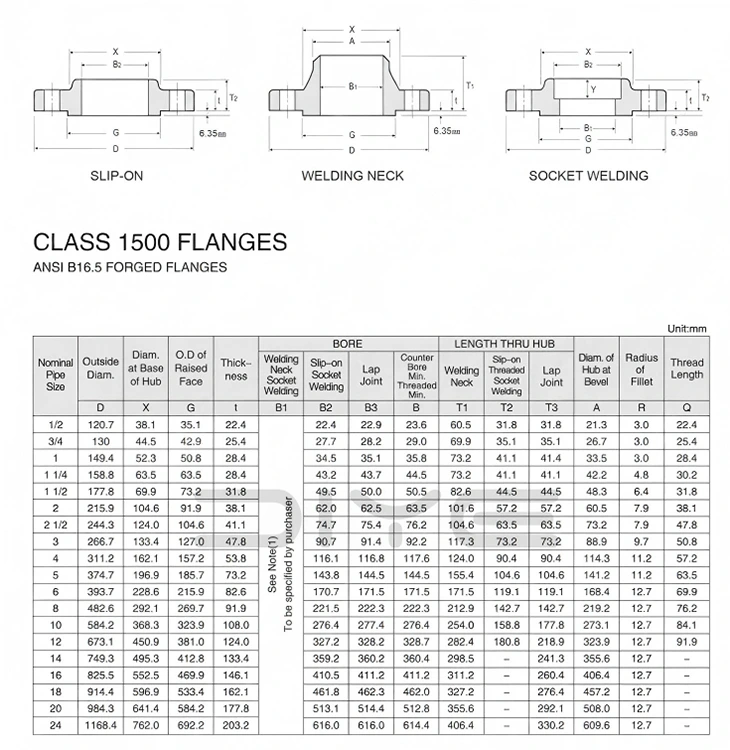

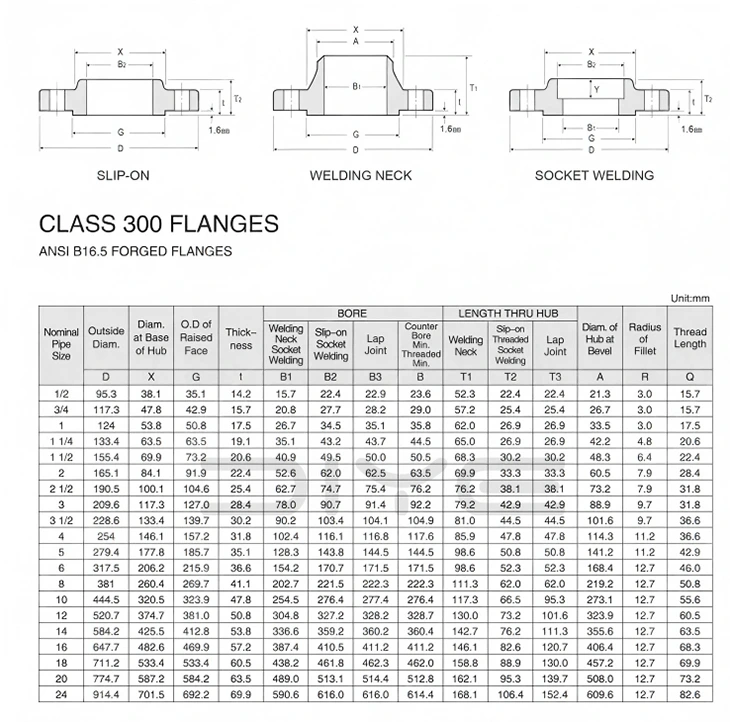

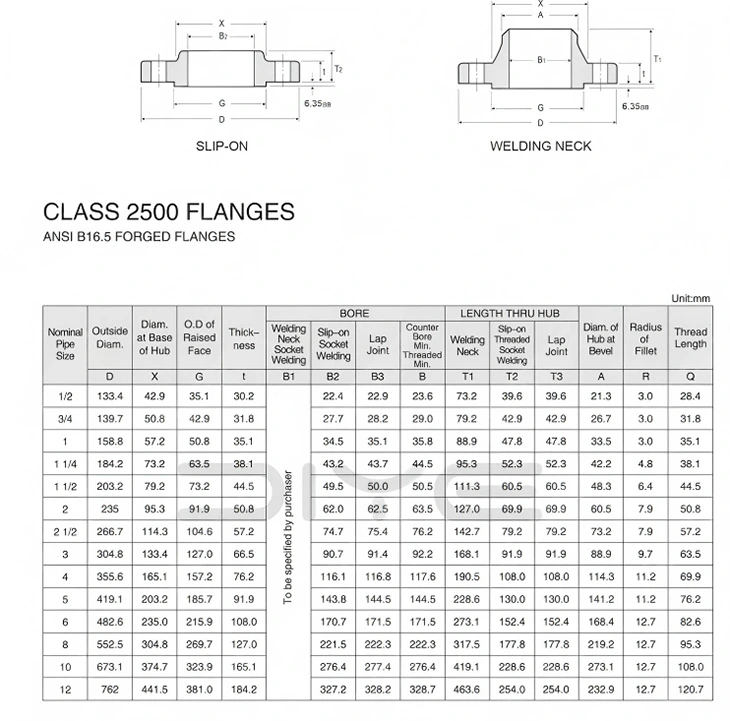

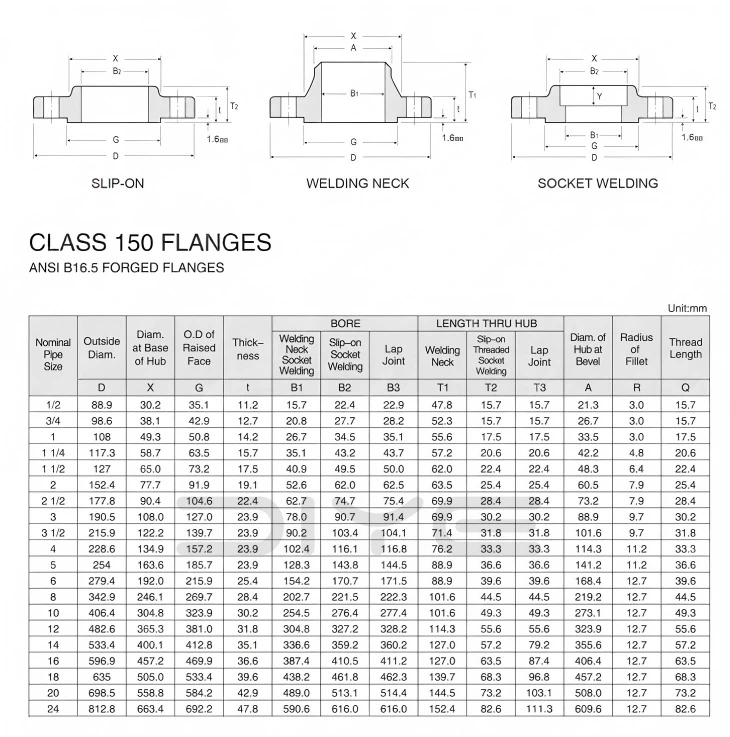

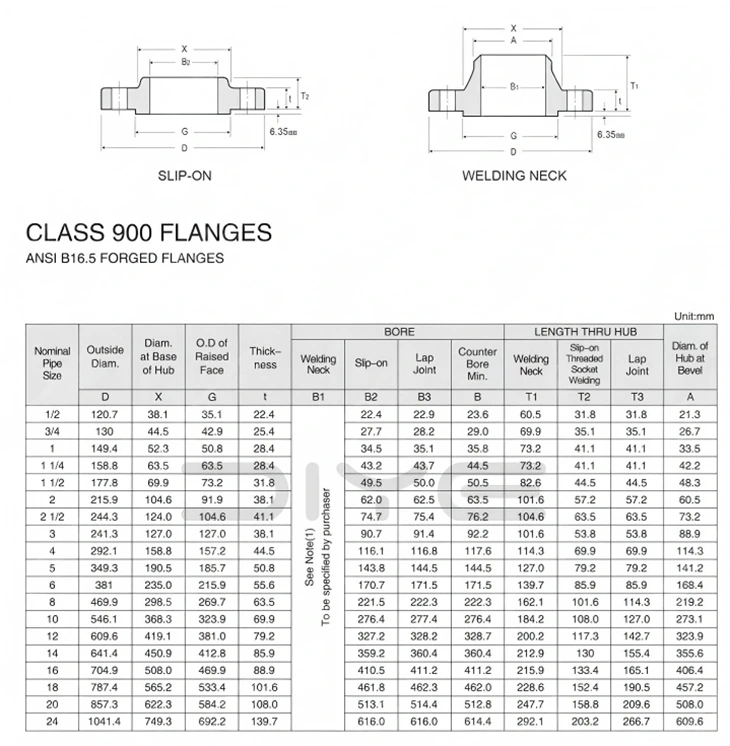

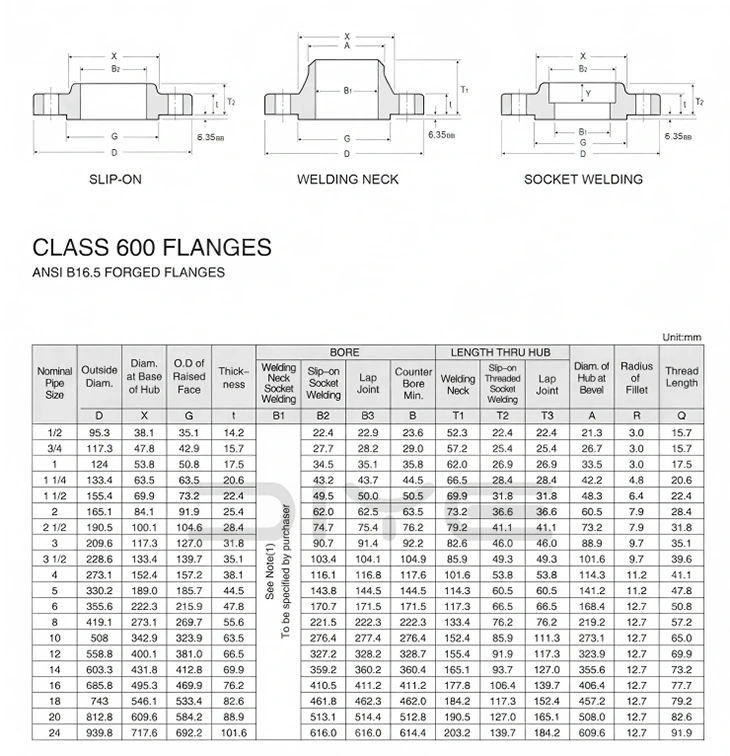

Technische parameters
