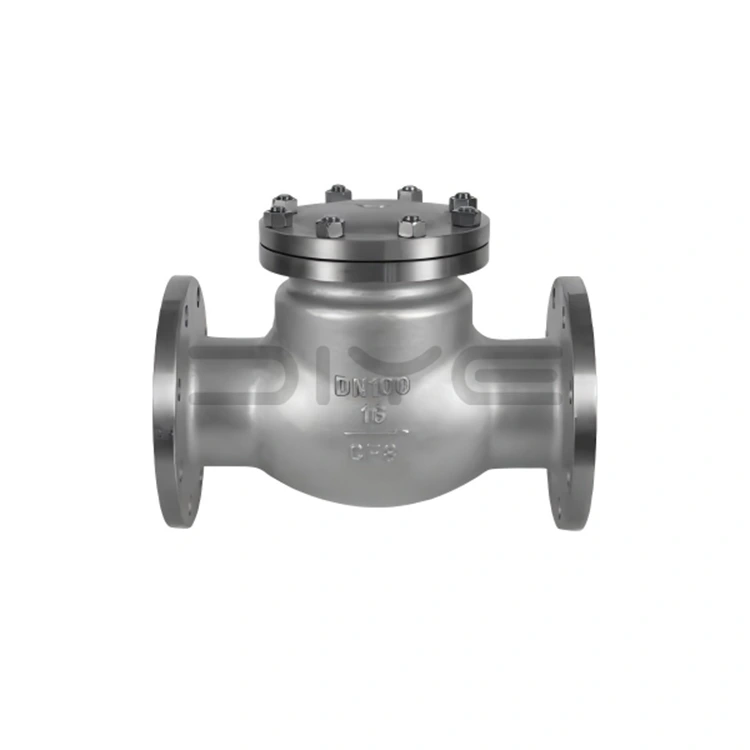

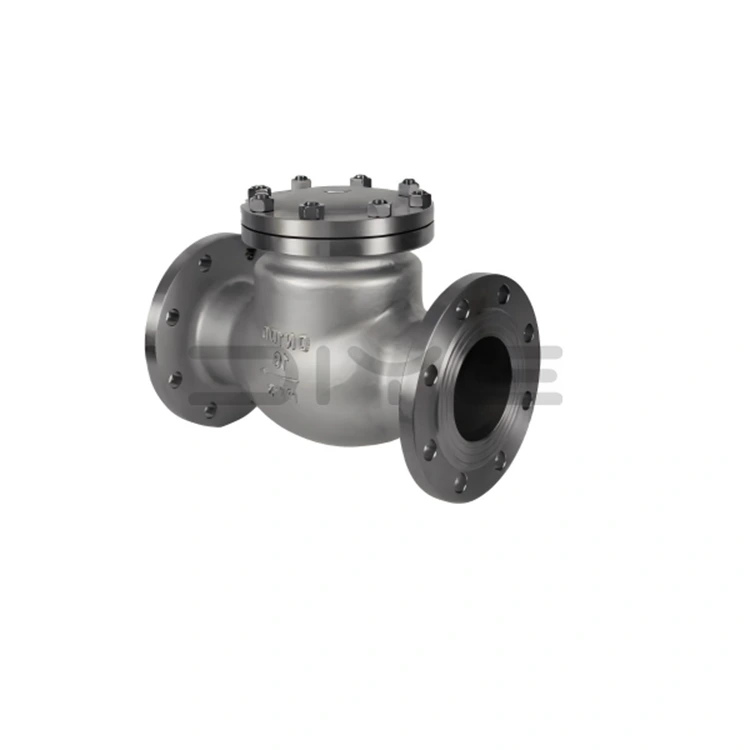

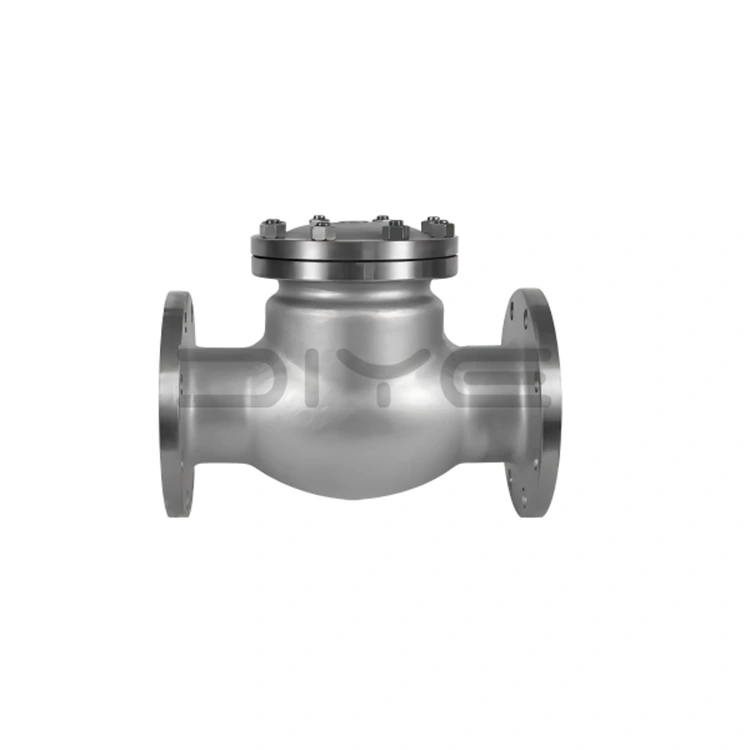

DIN terugslagkleppen met zwenkflens

DIYE DIN terugslagkleppen met terugslagklep zijn nauwkeurig ontworpen automatische kleppen die volledig voldoen aan de Duitse kernnormen, waaronder DIN 3356, DIN 3202 en DIN EN 1092-1. De kleppen werken autonoom op basis van de druk van het medium, waardoor er geen externe actuatoren nodig zijn. Ze bieden een betrouwbaar, onderhoudsvrij mechanisme dat catastrofale gevolgen van terugstroming voorkomt en zo de kritieke pijpleidinginfrastructuur beschermt.

Werkingsprincipe en hoofdfuncties

1. Automatische bediening

De klepschijf van de DIN Swing Flanged Check Valves opent vrij onder de druk van het naar voren stromende medium; wanneer het systeem stopt, druk verliest of een neiging tot terugstroming ervaart, sluit de klepschijf onmiddellijk onder zijn eigen gewicht en de terugstroomtegendruk.

2. Kernbeschermingsfuncties

- Terugstroompreventie: Vormt een goede afdichting en voorkomt terugstroming van het medium.

- Waterslagvermindering: absorbeert hydraulische schokken, waardoor de druk op pijpleidingen en apparatuur aanzienlijk wordt verminderd.

- Systeembescherming: Beschermt pompen, compressoren, drukvaten en warmtewisselaars tegen schade veroorzaakt door omgekeerde drukschokken.

Ontwerpkenmerken en technische parameters

1 Verbindingsmethode en standaarden

Maakt gebruik van DIN-standaard flensverbindingen, wat installatie en onderhoud vereenvoudigt; de structurele lengte voldoet strikt aan de DIN 3202-norm.

2 Brede toepasbaarheid en veelzijdigheid

DIN-terugslagkleppen met zwenkflens bestrijken het gehele diameterbereik van DN15 tot DN1000; drukwaarden omvatten PN10, PN16, PN25, PN40, PN63 en PN100, en voldoen aan de uiteenlopende behoeften van lagedrukleidingnetwerken tot hogedruk industriële processystemen.

3 Superieure structuur

Zorgvuldig ontworpen stroomkanalen minimaliseren het drukverlies; uiterst nauwkeurige afdichtingsoppervlakken zorgen voor een strakke en betrouwbare afdichting, zelfs onder drukschommelingen en uiteenlopende mediaomstandigheden.

4. Mediacompatibiliteit

Geschikt voor water, stoom, aardolieproducten en diverse zure, alkalische en corrosieve media.

Toepassingsscenario's en marktdekking

Onze DIN-terugslagkleppen met terugslagklep zijn het voorkeursproduct voor Duitse standaard leidingsystemen in Europa en wereldwijd, en zorgen voor een stabiele unidirectionele stroomregeling in verschillende veeleisende industrieën, waaronder:

1. Petrochemische en chemische verwerkende industrie

2. Energieopwekkingsindustrie (thermische en kernenergie)

3. Metallurgie en mijnbouw

4. Gemeentelijke watervoorziening- en drainage-industrie

5. HVAC-, gas- en maritieme techniek

6. Internationale Europese standaard exporttechnische projecten

Productie en kwaliteitsborging

1. Professionele kwalificaties en ervaring: Door gebruik te maken van diepgaande expertise in de sector, realiseert DIYE VALVE massaproductie van alle DIN-terugslagklepspecificaties, waardoor een stabiele en betrouwbare kwaliteit wordt gegarandeerd.

2. Naleving van gezaghebbende normen: Elke klep maakt gebruik van Duitse standaardmaterialen, precisiesmeedprocessen en ondergaat strenge druktests.

3. Integriteitsgarantie: Wij bieden voor elke bestelling volledige materiaaltestrapporten (MTR) en fabrieksdruktestgegevens, waardoor volledige traceerbaarheid en naleving gedurende het hele proces worden gegarandeerd.

4.Op maat gemaakte oplossingen: naast standaardproducten bieden wij op professionele wijze aangepaste klepdiensten met behulp van speciale materialen en niet-standaard maten, en bieden we one-stop-leveringsoplossingen voor complexe Europese en internationale engineeringprojecten.

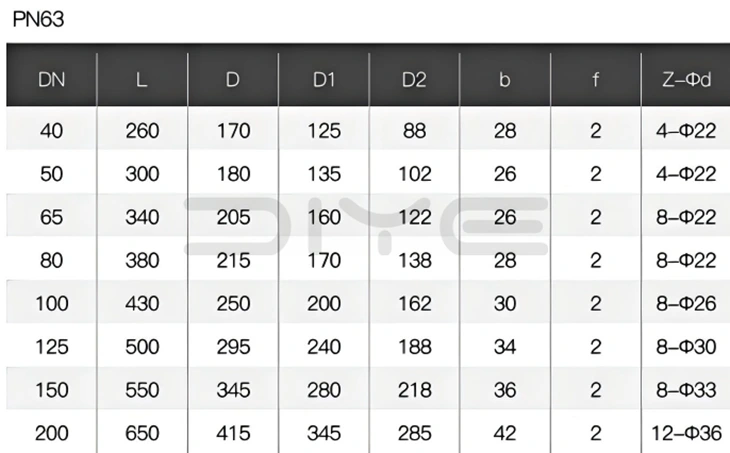

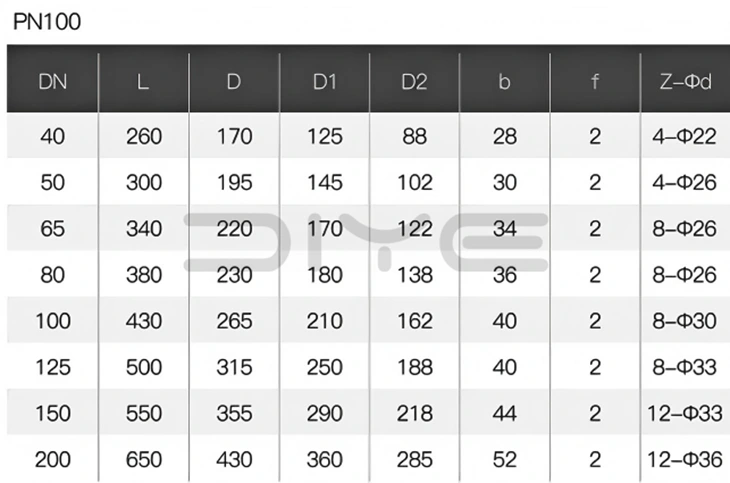

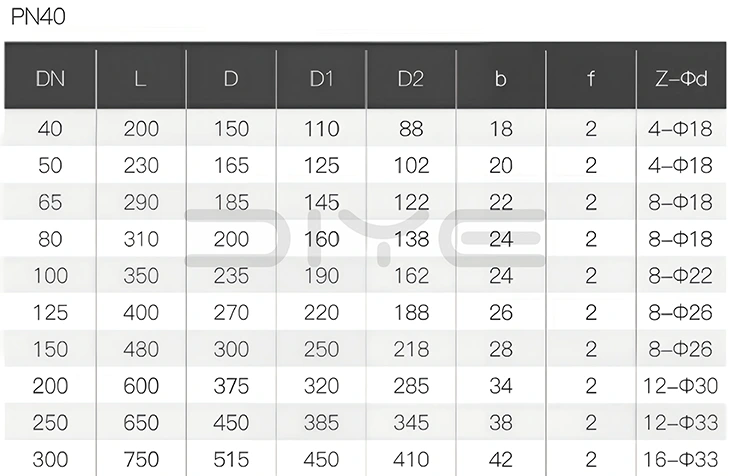

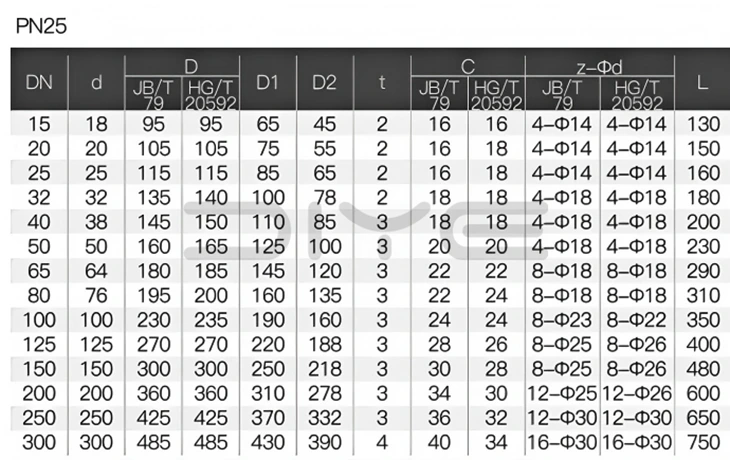

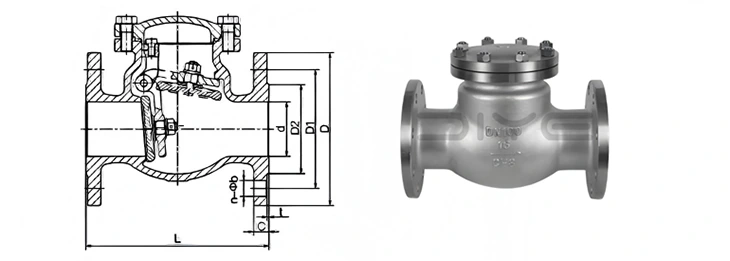

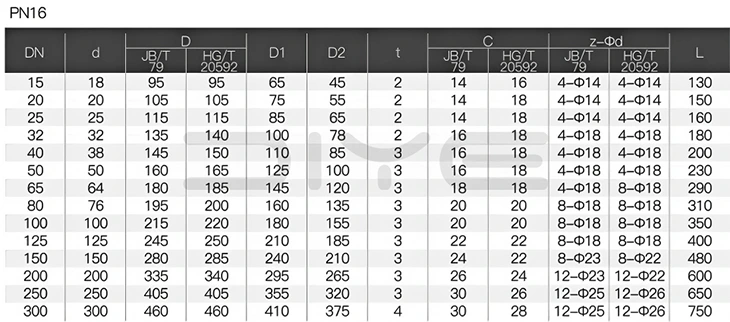

Technische tekeningen

Veelgestelde vragen

Vraag: Aan welke kernnormen voldoen DIN terugslagkleppen met terugslagklep?

A: Ze volgen voornamelijk DIN 3205, DIN 3206, DIN 3207, DIN 3351 en DIN 3352. Voor flensaansluitingen implementeren ze DIN EN 1090 / DIN EN 1091 / DIN EN 1092, waardoor een perfecte afstemming en uitwisselbaarheid met Duitse standaardpijpleidingen, flenzen en pakkingen wordt gegarandeerd.

Q:Waar moet op worden gelet bij het installeren van een geflensde terugslagklep?

A: Bevestig de stroomrichtingpijl op het klephuis en installeer strikt in overeenstemming met de mediumstroomrichting. Achterwaarts installeren zal resulteren in een volledige blokkering van de stroom en verlies van de controlefunctie.

Vraag: Waarom zijn er altijd abnormale geluiden en trillingen in de terugslagklep met flens?

A: Dit wordt meestal veroorzaakt doordat het dicht bij de elleboog is geïnstalleerd, een te hoge stroomsnelheid of de impact van de klepschijf op de aanslag. Het wordt aanbevolen om het rechte pijpgedeelte te vergroten, over te schakelen naar een langzaam sluitende structuur of de stroomsnelheid van de pijpleiding aan te passen.

Vraag: Kunt u een volledige set Duitse standaard DIN-terugslagkleppen leveren?

A: Als bronfabrikant produceert Diye DIN terugslagkleppen met terugslagklep in alle maten. Wij voeren de bewerking, druktesten en markering strikt uit in overeenstemming met de Duitse normen. We kunnen een volledige set materiaalrapporten en fabrieksdruktestgegevens leveren, en ondersteuning bieden voor aanpassing van speciale kalibers en speciale materialen.
