Tweedelige flenskogelkraan: structurele principes, installatieregels en toepassingsbeperkingen

De meeste storingen en selectiefouten in industriële vloeistofsystemen komen voort uit een oppervlakkig begrip van de klepkarakteristieken. Veel ingenieurs beschouwen tweedelige flenskogelkranen als gewone aan-uitcomponenten, waarbij ze hun structurele compromissen, drukdragende limieten en inherente installatielogica negeren. Vergeleken met kogelkranen uit één stuk die geen drukweerstand hebben en driedelige kogelkranen met hoge onderhoudskosten, bieden tweedelige flenskogelkranen de optimale balans tussen structurele sterkte, kostenefficiëntie en operationele stabiliteit voor algemene industriële toepassingen. Het unieke structurele ontwerp wordt echter geleverd met duidelijke installatiegrenzen en toepasselijke werkomstandigheden. In de meeste gevallen worden veelvoorkomende defecten zoals lekkage, vastlopen en schade aan het kleplichaam niet veroorzaakt door problemen met de productkwaliteit, maar door onjuiste installatie en niet-overeenkomende werkomstandigheden. Dit artikel analyseert gefragmenteerde basishandleidingen en stereotypen uit de industrie. Het voert een diepgaande analyse uit van tweedelige flenskogelkranen op basis van structurele essentie, verticale en horizontale installatielogica, standaardbedieningsrichtlijnen, verboden toepassingsscenario's en veelgestelde vragen, en biedt praktische en professionele referenties voor pijpleidingontwerp, veldinstallatie en dagelijks onderhoud.

1. Wat is een tweedelige flenskogelkraan?

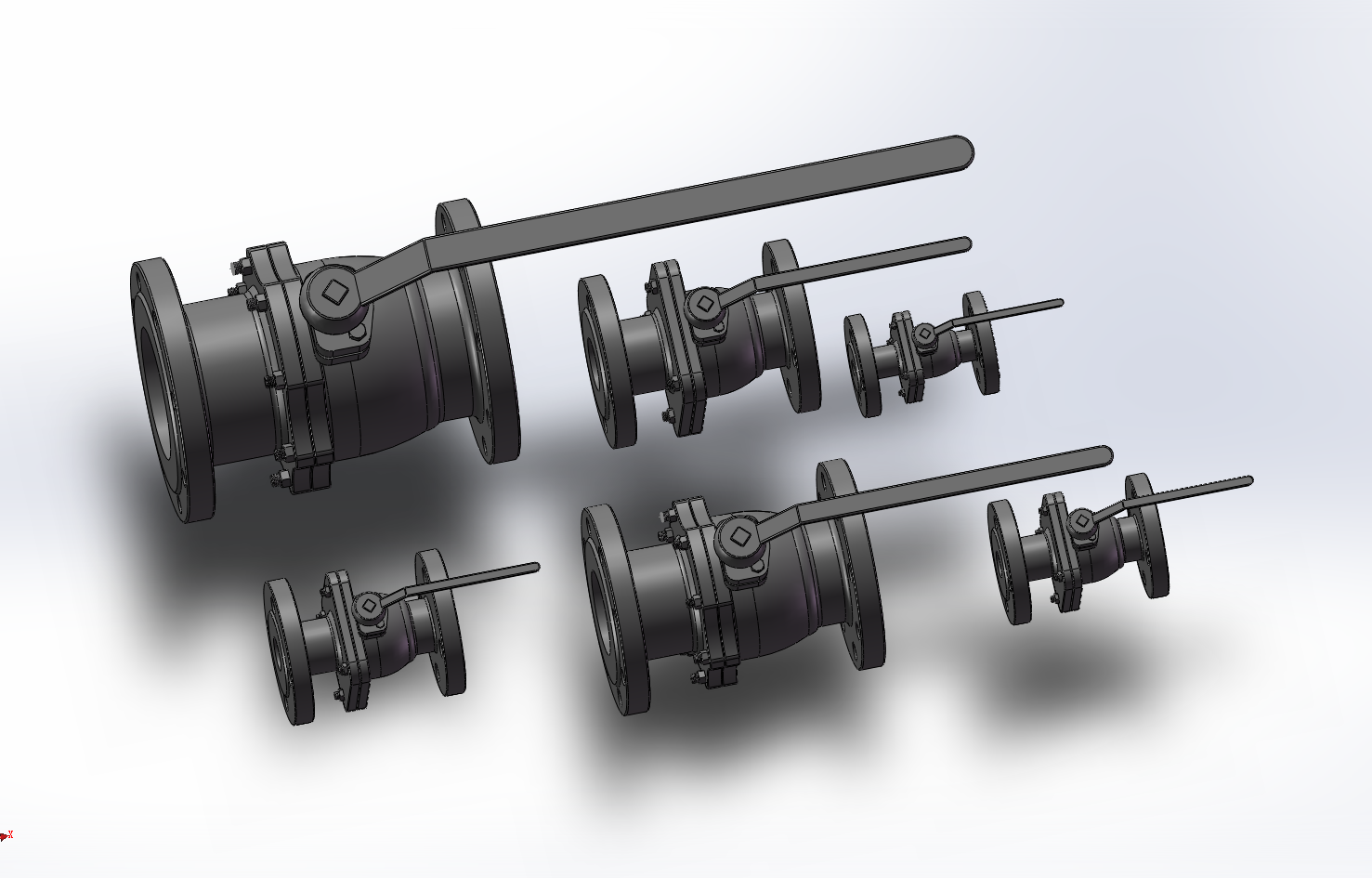

Een tweedelige flenskogelkraan heeft een gedeeld, uit twee delen bestaand kleplichaam en een geïntegreerde flensverbindingsstructuur. Het wordt geassembleerd door een hoofdkleplichaam en een motorkap, vastgemaakt met zeer sterke bouten en uitgerust met nauwkeurige interne componenten, waaronder kogels, klepzittingen en spindelafdichtingen. Het neemt een middenpositie in tussen eendelige en driedelige kogelkranen en dient als de reguliere standaardklep voor civiele techniek, lichte industrie, algemene chemische en gemeentelijke vloeistofsystemen. Veel ingenieurs verwarren de drie soorten kogelkranen vanwege een gebrek aan diepgaand begrip van hun structurele afwegingen. Kogelkranen uit één stuk zijn goedkoop en hebben integrale gietstructuren, maar een beperkte drukweerstand en vrijwel geen onderhoud. Driedelige kogelkranen ondersteunen inline demontage en vervanging van componenten, ideaal voor zware werkomstandigheden maar met hogere totale kosten. Het tweedelige ontwerp vult het gat in de markt perfect. Het behoudt de betrouwbare dichtheid en structurele stijfheid van gespleten kleppen, compenseert het drukdefect van integrale kleppen en vermijdt de complexe demontagestructuur van driedelige kleppen. In termen van technische positionering is het geen professionele klep voor extreme werkomstandigheden, maar een gestandaardiseerde en kosteneffectieve oplossing voor de meeste algemene vloeistofsystemen. Het heeft een ontwerp met volledige poortstroom, snel schakelen van 90 graden en bidirectionele afdichtingsprestaties. Het is compatibel met water, olie, conventioneel gas en zwak corrosieve media en dekt drukgraden van PN16 tot PN40. Met een stabiele werking en lage uitvalpercentages is het zeer geschikt voor gestandaardiseerde pijpleidingen die langdurig continu gebruik en weinig onderhoud vereisen.

2. Kan een tweedelige flenskogelkraan verticaal worden geïnstalleerd?

Verticale installatie van tweedelige flenskogelkranen is al lange tijd een controversieel onderwerp in de industriële bouw. De praktische conclusie is duidelijk: verticale installatie is haalbaar maar niet universeel toepasbaar, met strikte beperkingen op het gebied van arbeidsomstandigheden en installatiemethoden, wat een van de meest over het hoofd geziene valkuilen ter plaatse is. Anders dan zwaartekrachtafhankelijke terugslagkleppen, vertrouwen tweedelige kogelkranen op een vooraf aangedraaide klepzittingafdichting en kogelrotatie om het openen en sluiten te realiseren. Theoretisch zijn zowel horizontale als verticale installatie structureel aanvaardbaar. Niettemin vergroot verticale montage verborgen risico's zoals gemiddelde sedimentatie en afwijkingen in de stamspanning, waardoor de afdichtingsstabiliteit en levensduur direct worden ondermijnd. Verticale installatie werkt perfect voor schone media, waaronder zuiver water, helder water en conventioneel gas onder normale temperatuur en lage druk, zonder invloed op de bedrijfsstabiliteit. Voor media die sediment, vaste deeltjes, hoge viscositeit of gemakkelijke kristallisatie bevatten, wordt verticale installatie niet aanbevolen. Onzuiverheden zullen zich voortdurend op de bodem van het verticale kleplichaam nestelen, waardoor het oppervlak van de precisieklepzitting wordt aangetast en de kogel vastloopt, microlekkage en onregelmatig schakelen ontstaat - problemen die zelden voorkomen bij horizontaal geïnstalleerde kleppen. Bovendien is er een onbreekbare regel voor verticale installatie: de klepsteel mag nooit naar beneden worden gemonteerd. Handwielen en actuatoren moeten naar boven of opzij gericht zijn. Neerwaartse installatie leidt tot ophoping van restmedium en onzuiverheden in het gebied van de spindelpakking, waardoor geleidelijke corrosie, externe lekkage en onherstelbare verborgen gevaren ontstaan.

3. Richtlijnen voor kerninstallatie voor tweedelige flenskogelkranen

Meer dan 80% van de klepstoringen in een laat stadium zijn het gevolg van niet-standaardinstallaties en niet zozeer van kwaliteitsdefecten. Professionele installatie richt zich op het elimineren van leidingspanning, afdichtingsafwijkingen en gemiddelde impactrisico's, in plaats van eenvoudigweg de boutgaten en bevestigingsschroeven uit te lijnen. Hieronder volgen in de praktijk geverifieerde richtlijnen voor de kernactiviteiten.

3.1 Voorbehandeling van pijpleidingen om verborgen slijtage te voorkomen

Ontlucht en spoel vóór de installatie de volledige pijpleiding grondig om lasslakken, roest, snijresten en andere harde deeltjes te verwijderen. De klepzitting van tweedelige kogelkranen heeft een zeer nauwkeurige spiegelafdichtingsstructuur. Kleine harde onzuiverheden veroorzaken onomkeerbare krassen en permanente microlekkage, wat de voornaamste oorzaak is van het kortstondig falen van nieuwe kleppen.

3.2 Flensuitlijning zonder spanning

Trek of knijp nooit aan pijpleidingen om de flensgaten uit te lijnen. Het stijve, tweedelige kleplichaam is gevoelig voor microvervorming onder geforceerde spanning. Wanneer de systeemdruk fluctueert, zal het vervormde kleplichaam te maken krijgen met afdichtingsfouten of zelfs scheuren. Zorg voor een natuurlijke aansluiting van de flensoppervlakken en een gecentreerde plaatsing van de pakking voor een uniforme drukverdeling.

3.3 Diagonaal en geleidelijk aandraaien van bouten

Draai flensbouten diagonaal en in meerdere fasen vast in plaats van één zijde in één keer volledig vast te draaien. Asymmetrische compressie veroorzaakt onevenwichtige pakkingspanning en microflensvervorming, wat leidt tot een veel voorkomend probleem ter plaatse: geen lekkage onder lage druk maar duidelijke lekkage onder hoge druk.

3.4 Druktest bij volledige slag na installatie

Stel de klep niet onmiddellijk na installatie in bedrijf. Voer druktests uit onder zowel volledig open als volledig gesloten toestanden om de afdichtingsprestaties te verifiëren en te controleren op vastlopen of door spanning veroorzaakte vastzittende fouten, waardoor potentiële risico's vooraf worden geëlimineerd.

3.5 Reserveer voldoende bedienings- en onderhoudsruimte

Zorg voor voldoende ruimte rond klepstelen, handwielen en elektrische of pneumatische aandrijvingen. Geblokkeerde ruimte hindert de dagelijkse schakelwerking en later routineonderhoud.

4. Strikt verboden installatiescenario's

Hoewel tweedelige flenskogelkranen universele stabiliteit en kostenvoordelen bieden, hebben ze inherente structurele beperkingen. Onjuiste toepassing in specifieke scenario's zal leiden tot onomkeerbare slijtage en potentiële veiligheidsrisico's, wat duidelijke technische taboes zijn.

4.1 Continue productielijnen die regelmatig onderhoud vereisen

De tweedelige, vastgeschroefde structuur kan geen inline vervanging van interne slijtageonderdelen ondersteunen. Zodra klepzittingen of afdichtingen versleten zijn, moet de gehele klep worden verwijderd en moet de pijpleiding worden losgekoppeld voor onderhoud. Het is niet van toepassing op 24-uurs continue productiescenario's die regelmatige reiniging en vervanging van onderdelen vereisen, waarbij driedelige kogelkranen de enige haalbare optie zijn.

4.2 Arbeidsomstandigheden met deeltjesvormige, kristallijne of hoogviskeuze media

In tegenstelling tot driedelige kleppen die een snelle demontage en reiniging mogelijk maken, kunnen tweedelige kleppen niet eenvoudig worden gedemonteerd om interne afzettingen te verwijderen. Langdurig gebruik met onzuivere media zal leiden tot voortdurende slijtage van het afdichtingsoppervlak en het vastlopen van de kogel, waardoor de kans op falen sterk toeneemt.

4.3 Pijpleidingen met ernstige waterslag en frequente drukschommelingen

De tweedelige gespleten structuur heeft een lagere slagvastheid vergeleken met integrale kleppen en versterkte driedelige kleppen. Herhaalde waterslag en drastische drukveranderingen zullen de bevestigingsbouten losmaken en de voorspankracht van de afdichting verminderen, wat resulteert in aanhoudende mediumlekkage.

4.4 Regeling van de smoring op lange termijn

Tweedelige flenskogelkranen zijn uitsluitend ontworpen voor aan-uit-regeling in plaats van voor smoren. Langdurig halfopen bedrijf veroorzaakt middelmatig schuren op hoge snelheid op de klepzitting, waardoor de spiegelafdichtingslaag snel verslijt en onomkeerbare lekkage ontstaat. Het maakt alleen onmiddellijke stroomaanpassing mogelijk, geen continue smoring.

4.5 Niet-standaard installatie in explosieveilige scenario's

Bij ontvlambare en explosieve media zal het weglaten van voorzieningen voor het elimineren van statische elektriciteit of het naar beneden installeren van stelen statische accumulatie en middelmatige afzetting veroorzaken, wat ernstige explosie- en brandrisico's met zich meebrengt.5. Veelgestelde vragen over tweedelig

5. Veelgestelde vragen over de installatie van tweedelige flenskogelkranen

Vraag 1: Welke installatiemethode levert een langere levensduur op, verticaal of horizontaal?

Voor schone media zonder onzuiverheden heeft de installatiehouding weinig invloed op de levensduur. Voor sedimentgevoelige media is horizontale installatie veel stabieler. Het vermijdt effectief de afzetting van interne onzuiverheden en vermindert de slijtage van het afdichtingsoppervlak, waardoor het de voorkeursoplossing is voor complexe werkomstandigheden.

Vraag 2: Waarom lekken kleppen alleen onder hoge druk, maar niet onder lage druk na installatie?

Meer dan 90% van dergelijke storingen worden veroorzaakt door het ongelijkmatig aandraaien van de bouten, het verschuiven van de pakking en het niet vrijkomen van spanning in de pijpleiding. Structurele afwijkingen zijn onbeduidend onder lage druk, maar worden versterkt onder hoge druk, wat leidt tot falen van de afdichting. Het probleem kan worden opgelost door de bouten diagonaal opnieuw vast te draaien en spanning op de pijpleiding te elimineren.

Vraag 3: Kunnen tweedelige flenskogelkranen overeenkomen met automatische aandrijvingen?

Ja. Standaard tweedelige flenskogelkranen met hoog platform zijn volledig compatibel met elektrische en pneumatische aandrijvingen. Ze ondersteunen automatische besturing op afstand en zijn kosteneffectieve opties voor geautomatiseerde vloeistofpijpleidingen.

Vraag 4: Wat veroorzaakt het vastlopen van nieuw geïnstalleerde kleppen?

Veelvoorkomende oorzaken zijn krassen op het afdichtingsoppervlak door onzuiverheden in de pijpleiding, microvervorming veroorzaakt door geforceerde uitlijning van de flens en het ontbreken van een proef met drukontlasting. Dit zijn typische installatiefouten en geen problemen met de productkwaliteit.

Vraag 5: Hoe kiest u tussen tweedelige en driedelige flenskogelkranen?

Selecteer tweedelige kogelkranen voor conventionele werkomstandigheden met een lage onderhoudsfrequentie en kostenbeheersing. Kies driedelige kogelkranen voor zware corrosieve omgevingen, gemakkelijk vervuilende media en continue productiesystemen die inline onderhoud vereisen. Er bestaat geen absolute superioriteit tussen de twee, alleen op scenario’s gebaseerde geschiktheid.

Conclusie

De belangrijkste technische waarde van tweedelige flenskogelkranen ligt in hun uitstekende aanpassingsvermogen aan de meeste algemene industriële vloeistofscenario's. Met een stabiele structuur, volwassen prestaties en beheersbare kosten zijn ze basis- en kerncomponenten van moderne industriële pijpleidingen geworden. De meeste klepstoringen worden toegeschreven aan mismatch in de arbeidsomstandigheden en niet-standaard installatie, in plaats van aan inherente productdefecten. Een grondig begrip van de structurele afwegingen, installatiegrenzen en toepassingstaboes helpt ingenieurs stereotiepe installatiefouten te vermijden, operationele stabiliteit op de lange termijn te maximaliseren, de algehele onderhoudskosten te verlagen en uiteindelijk een veilige, efficiënte en duurzame werking van industriële vloeistofsystemen te realiseren.
