ANSI B16.5 Lasnekflens

Elke doe-het-zelf-klep ANSI B16.5 lasnekflens ondergaat strenge tests, inclusief maatinspectie, materiaalverificatie, ultrasoon testen en druktesten, waardoor volledige naleving van ANSI B16.5 en internationale kwaliteitsnormen wordt gegarandeerd. Ons verticaal geïntegreerde productieproces, van grondstoffen tot eindproducten, garandeert een consistente productkwaliteit, traceerbaarheid en betrouwbare prestaties in verschillende kritische toepassingen.

Ontwerp en structuur

1. Naleving van normen: Volledig in overeenstemming met de ANSI/ASME B16.5-normen, met drukwaarden van 150 tot 2500 en nominale diameters (NPS) van 1/2 inch tot 24 inch, met ondersteuning voor aangepaste ontwerpen met grote diameter.

2. Integraal gesmede constructie: ANSI B16.5 lasnekflenzen hebben een lang, taps toelopend ontwerp met hoge hals en een vloeiende overgangsboog, gesmeed uit hoogwaardige Amerikaanse standaardmaterialen, waaronder A105 koolstofstaal, F304/F316L roestvrij staal en gelegeerd staal.

3. Precisieafdichtingsoppervlakken: Standaard verhoogd vlak (RF), ringverbindingsvlak (RJ) en ruw oppervlak (MFM) worden machinaal bewerkt met behulp van CNC-bewerking om een ​​goede pakkingpassing en lekvrije prestaties te garanderen.

4. Butt Weld Connection: Ontworpen voor stomplassen met volledige penetratie aan pijpleidingen, waardoor een naadloze spanningsoverdracht wordt gegarandeerd en spanningsconcentratie aan de onderkant van de naaf wordt geëlimineerd.

Belangrijkste voordelen

1. Uitzonderlijke temperatuur- en drukbestendigheid: speciaal ontworpen om bestand te zijn tegen ernstige thermische cycli, hoge druk, trillingen en thermische kruip, geschikt voor de meest veeleisende werkomgevingen.

2. Permanent stabiele afdichting: Robuuste lasverbindingen en nauwkeurig bewerkte afdichtingsoppervlakken zorgen voor een permanente, onderhoudsvrije afdichting, cruciaal voor omgevingen met gevaarlijke en giftige media.

3. Superieure structurele stijfheid: het ANSI B16.5 lasnekflenzenontwerp met hoge hals biedt uitstekende stijfheid, weerstand tegen vervorming en weerstand tegen vermoeidheid, waardoor een lange levensduur onder cyclische belasting wordt gegarandeerd.

4. Inspecteerbaar en betrouwbaar: Volledige penetratielassen maken niet-destructief testen (NDT) mogelijk, waardoor de productkwaliteit voldoet aan strenge industrienormen.

5. Uitgebreide specificaties en stabiel aanbod: de interne productie zorgt voor voldoende voorraad, tijdige levering en de mogelijkheid om kosteneffectieve producten aan wereldwijde klanten te leveren.

Industriële toepassingen

DIYE VALVE ANSI B16.5 lasnekflenzen zijn het geprefereerde standaardproduct voor de volgende belangrijke toepassingsscenario's:

1. Olie- en gasindustrie: pijpleidingen, raffinaderijen en offshore-platforms.

2. Chemische industrie: mediasystemen voor hoge temperaturen, hoge druk en corrosie.

3. Energieopwekkingsindustrie: stoompijpleidingen, ketellussen en hulpsystemen voor energiecentrales.

4. Drukvaten: opslagtanks, reactoren en procesapparatuur die de hoogste integriteit vereisen.

5. Leidingen met hoge integriteit: systemen voor het transporteren van brandbare, explosieve en zeer giftige vloeistoffen.

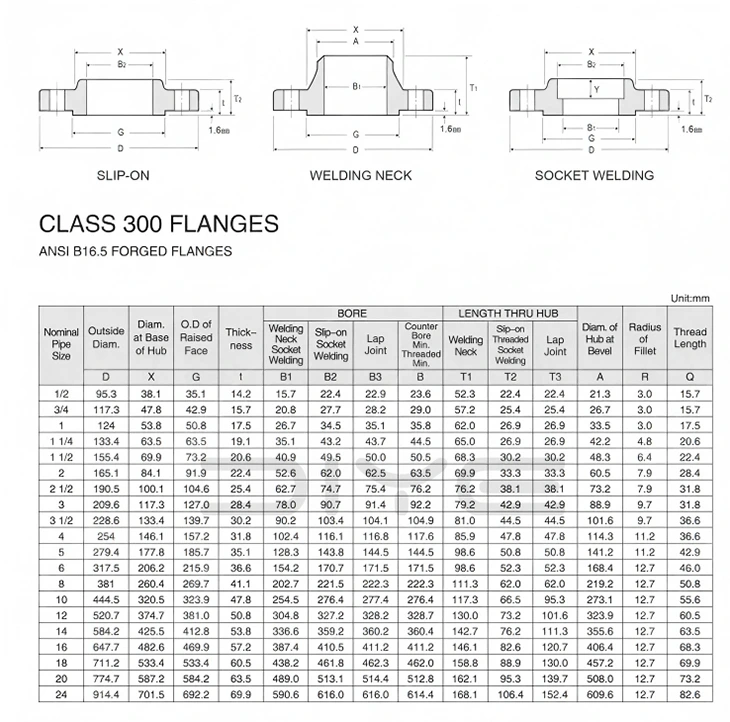

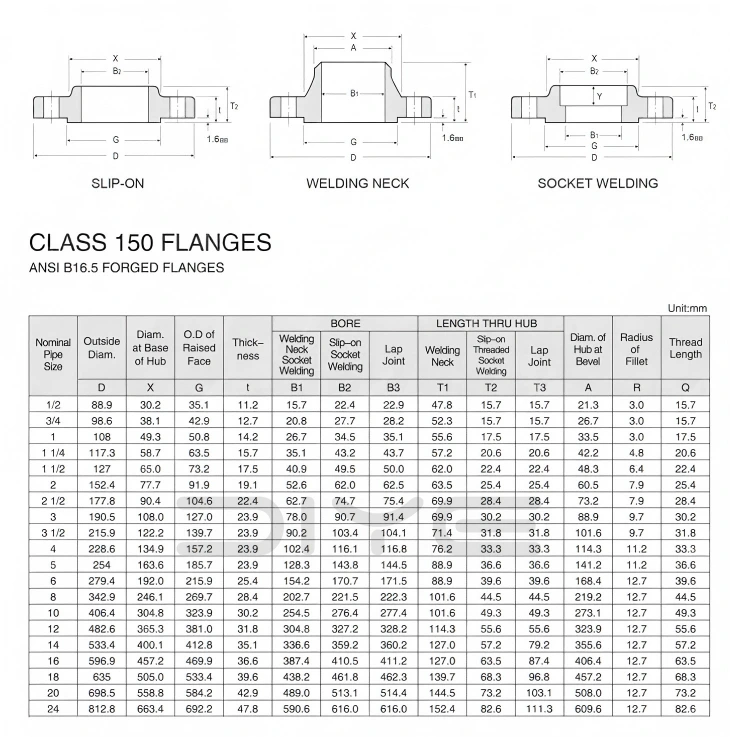

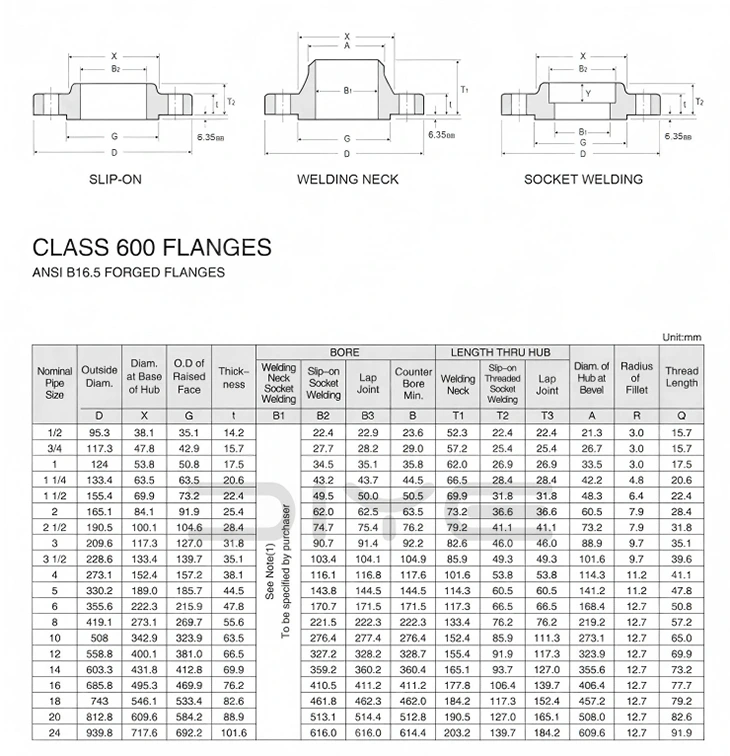

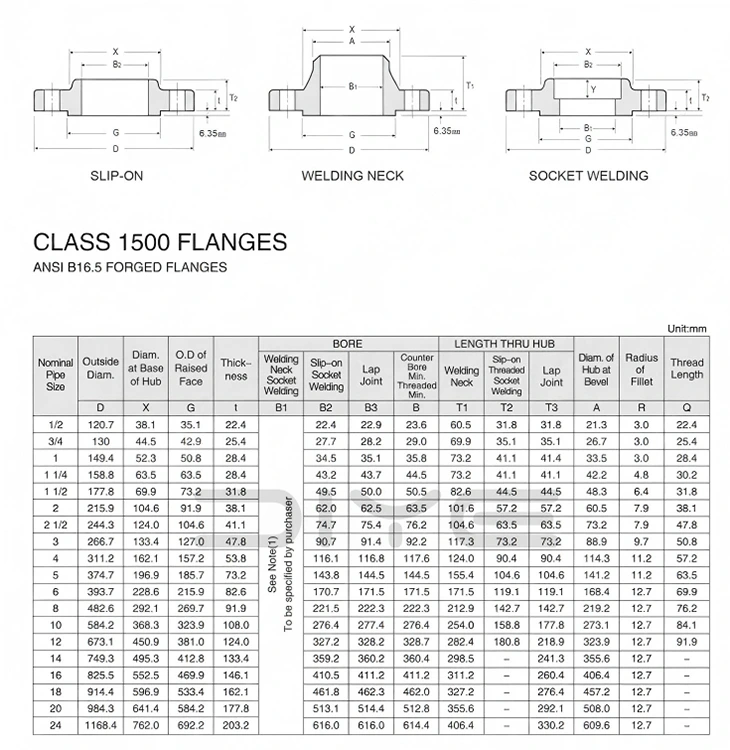

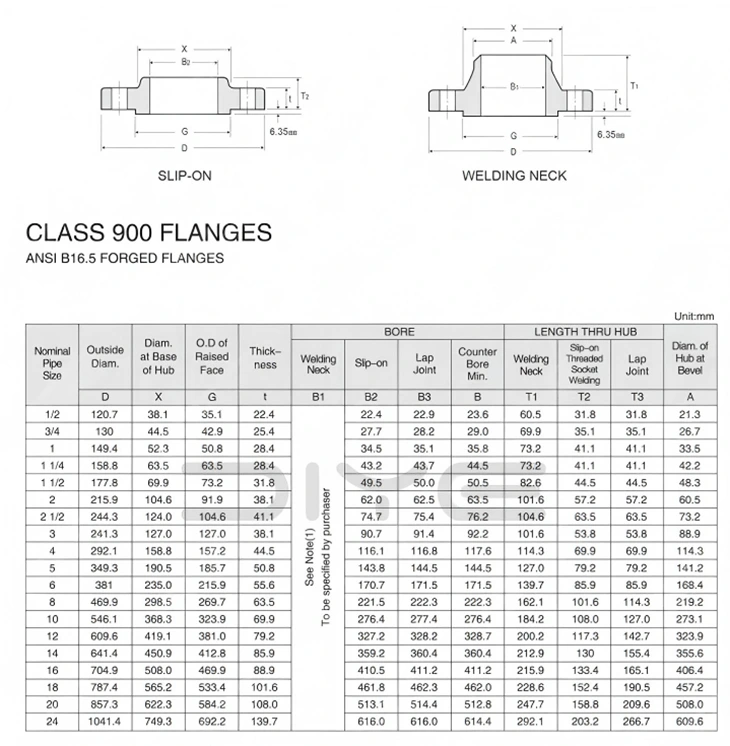

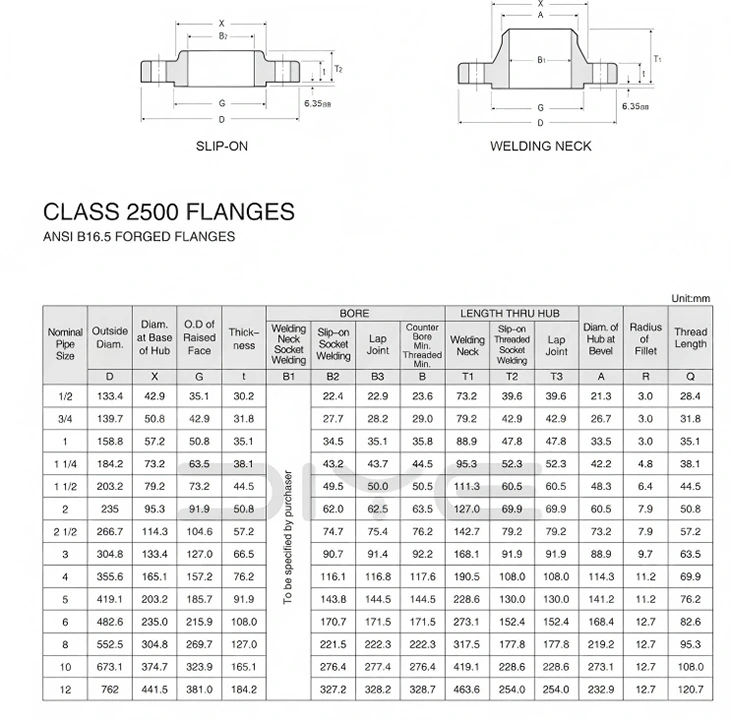

Technische parameters

Veelgestelde vragen

Vraag: Kunnen de Amerikaanse standaardflensklasse en de Chinese standaard PN worden uitgewisseld?

A: Ze kunnen niet rechtstreeks worden uitgewisseld. Klasse verwijst naar de Amerikaanse standaarddrukwaarde, die afwijkt van het nominale PN-druksysteem. De buitendiameter, boutgaten en afmetingen van het afdichtingsoppervlak komen niet overeen, en het mengen en verbinden ervan is ten strengste verboden.

Vraag: Wat is NPS in Amerikaanse standaardflenzen? Hoe komt dit overeen met DN?

A: NPS verwijst naar de Amerikaanse standaard nominale diameter (inch). Bijvoorbeeld NPS2 = DN50. Dit is alleen ter referentie. Tijdens de installatie en bestelling moet de NPS+-klasse strikt worden gevolgd, en op DN alleen kan niet worden vertrouwd.

Vraag: Wat zijn de verschillen tussen WN- en SO-flenzen?

A: WN-neklasflens: smeden met lange nek, lassen met volledige penetratie, bestand tegen hoge temperaturen en hoge druk, bestand tegen trillingen, gebruikt voor hoofdpijpleidingen, drukvaten, ontvlambare en explosieve media;

SO nekloze stomplasflens: pluglassen met korte nek, eenvoudige installatie, lage kosten, alleen geschikt voor midden- en lage druk, normale temperatuur, gewone procespijpleidingen.

Vraag: Welk soort stalen buis moet worden gebruikt met Amerikaanse standaardflenzen?

A: Koolstofstaal maakt gebruik van ASTM A106/A53 Amerikaanse standaard naadloze buizen; Roestvrij staal maakt gebruik van buizen uit de ASTM A312-serie.
