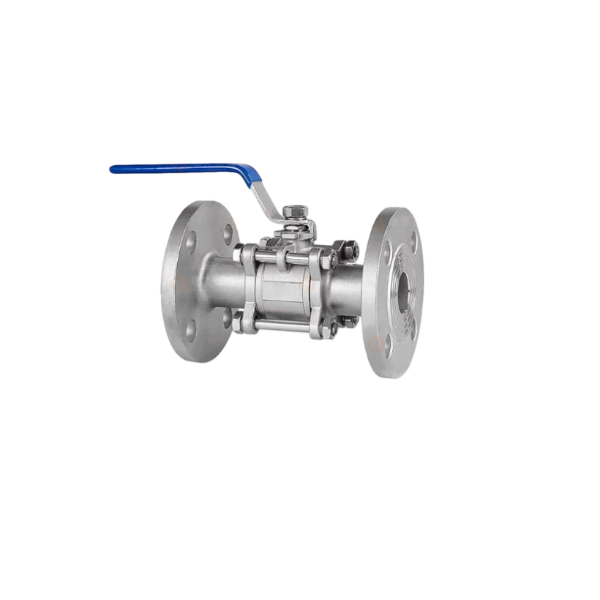

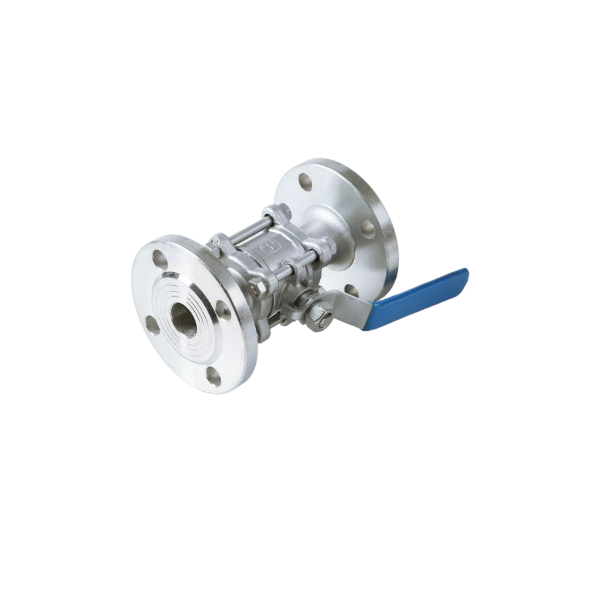

Roestvrijstalen 3-delige flenskogelkraan

Productintroductie

3-delige roestvrijstalen kogelkraan met flens, voorzien van een gesmeed SS304/SS316L-huis met CNC-bewerking. Geflensde uiteinden maken eenvoudige montage met industriële pijpleidingen mogelijk. Uitgerust met een anti-blowout-steel en PTFE-zittingafdichting, minimaliseert deze volledige poortklep het mediumdrukverlies. Het maakt gebruik van het ISO5211-standaard montagepad, beschikbaar voor handmatige bediening van de hendel, of uitgerust met pneumatische en elektrische actuatoren voor automatische bediening op afstand. Op grote schaal geëxporteerd voor vloeistofafsluiting in leidingsystemen voor chemicaliën, waterbehandeling, olie en gas en voedselverwerking.

Werkingsprincipe

De driedelige kogelkraan met flens regelt de vloeistofstroom via een rotatie van 90° rond de steelas. Op de kogel is een doorgaande boring aangebracht. Wanneer de boring in lijn ligt met de richting van de pijpleiding, stroomt de vloeistof vrij. Na 90 graden te zijn gedraaid, drukt de massieve kant van de bal tegen de zitting om de doorstroming te blokkeren. Het gedeelde driedelige lichaam omsluit de kogel- en afdichtingsdelen. De steel drijft de rotatie van de bal aan. Nauw contact tussen kogel en zitting zorgt voor een luchtbeldichte afdichting om pijpleidingmedia te openen of af te sluiten.

Voordelen

1.De gespleten driedelige constructie maakt inline-inspectie en vervanging van afdichtingen mogelijk zonder de hele klep uit de pijpleiding te verwijderen, waardoor de onderhoudskosten aanzienlijk worden verlaagd.

2.Flensverbinding biedt hoge drukbestendigheid en stabiele pijpverbinding; de klep blijft gefixeerd tijdens de demontage van de pijpleiding.

3.De gesmede roestvrijstalen behuizing biedt uitstekende corrosiebestendigheid en een langere levensduur voor corrosieve media.

4.Het volledige poortontwerp vermindert de stromingsweerstand en voorkomt ophoping van sediment.

5.Betrouwbare afdichtingsprestaties met laag bedieningskoppel; compatibel met automatische actuatoren voor afstandsbediening.

6.De modulaire structuur zorgt voor een goede uitwisselbaarheid van reserveonderdelen en voldoet aan de certificeringseisen voor overzeese exportprojecten.

Technische parameters

Veelgestelde vragen

Vraag 1: Welke materiaalopties zijn er beschikbaar voor deze 3-delige flenskogelkraan?

A: Het standaard lichaamsmateriaal is roestvrij staal SS304 en SS316L. Kogel en steel zijn eveneens van roestvrij staal. Het materiaal van de zitting is standaard PTFE; PFA is optioneel voor zware corrosieve werkomstandigheden.

Vraag 2: Onder welk druk- en temperatuurbereik kan de klep werken?

A: Werkdruk: PN16 / PN25 / Class150 / Class300 optioneel. De PTFE-zitting maakt een werktemperatuur mogelijk van -20℃ tot 180℃. Het werkelijke bereik is afhankelijk van de media- en afdichtingskeuze.

Vraag 3: Kan de klep worden uitgerust met pneumatische of elektrische aandrijvingen?

EEN: Ja. Het is gebouwd met het ISO5211 standaard montageplatform. De handmatige handgreep kan worden vervangen door een pneumatische actuator (enkelwerkend/dubbelwerkend) of een elektrische actuator voor automatische bediening op afstand.
