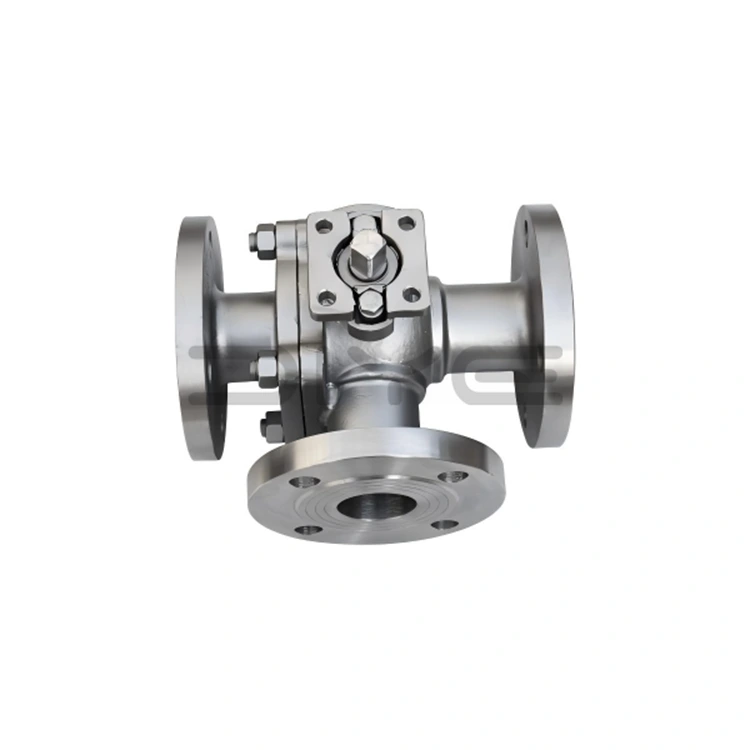

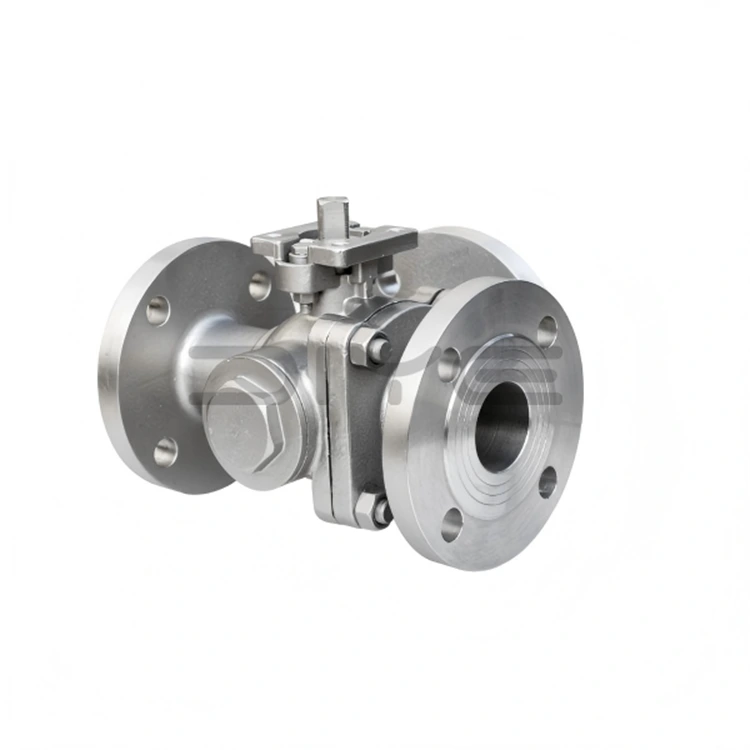

3-weg roestvrijstalen flenskogelkranen

DIYE VALVE 3-weg roestvrijstalen flenskogelkranen zijn hoogwaardige industriële kleppen die speciaal zijn ontworpen voor stroomregeling in complexe pijpleidingen. Ze zijn zeer aanpasbaar en kunnen voldoen aan de uiteenlopende behoeften van verschillende industriële scenario's. De producten maken gebruik van een wetenschappelijk structureel ontwerp, gecombineerd met hoogwaardige materialen en rigoureuze productieprocessen, en worden veel gebruikt in de chemische, aardolie- en andere industriële sectoren, waardoor betrouwbare oplossingen worden geboden voor het omleiden, samenvoegen en schakelen van pijpleidingmedia.

Kernmaterialen en kwaliteitsborging

De 3-weg roestvrijstalen flenskogelkranen zijn voornamelijk vervaardigd uit 304 of 316L roestvrij staal en beschikken over uitstekende corrosieweerstand, hoge temperatuurbestendigheid en drukbestendigheid, waardoor ze aanpasbaar zijn aan verschillende zware werkomstandigheden. De afdichtingen zijn gemaakt van hoogwaardige materialen zoals polytetrafluorethyleen (PTFE) en PPL, streng geselecteerd en voldoen aan internationale industriële normen. Alle materialen die bij de productie worden gebruikt, worden geïnspecteerd volgens industrienormen zoals GB/T en API, en er zijn materiaalspectrale rapporten beschikbaar om de naleving van het materiaal en de traceerbaarheid van de kwaliteit te garanderen.

Aanpassingsmogelijkheden

Om aan de behoeften van verschillende technische projecten te voldoen, ondersteunt DIYE VALVE on-demand maatwerk van 3-weg roestvrijstalen flenskogelkranen. Niet-standaard maten, speciale stroomkanalen en verschillende flensstandaarden kunnen worden aangepast aan de eisen van de klant. Op maat gemaakte stroomkanalen kunnen ook worden gemaakt op basis van klanttekeningen om speciale stroomcontrole-uitdagingen in complexe pijpleidingen op te lossen.

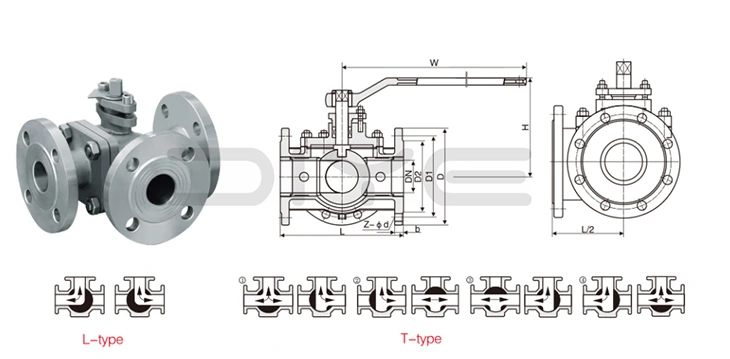

LT Stroomkanaaldetails

Het LT (stroomkanaal) van DIYE VALVE 3-weg roestvrijstalen flenskogelkranen is hoofdzakelijk verdeeld in twee typen, beide met behulp van een 90 ° roterende openings- en sluitstructuur. De positionering van de hendel is duidelijk, het schakelen verloopt soepel en de bediening is handig en betrouwbaar, en voldoet aan de complexe besturingsbehoeften van industriële pijpleidingen.

1.L-type stroomkanaal (LT-L)

Hoofdzakelijk gebruikt voor media-omleiding of unidirectioneel schakelen. De kogelkern heeft een L-vormig ontwerp met doorlopende gaten, waardoor vloeistofcontrole "één inlaat, twee uitlaten" of "twee inlaten, één uitlaat" mogelijk is. Een rotatie van 90° van de hendel verandert snel de richting van de mediastroom, waardoor er geen mediaresten achterblijven, waardoor de stromingsweerstand wordt geminimaliseerd en de operationele efficiëntie van de pijpleiding wordt verbeterd.

Toepasbare scenario's: Geschikt voor het omleiden van één medium naar twee verschillende pijpleidingen, of het samenvoegen van twee media in één pijpleiding (gelijktijdig samenvoegen is verboden om kruisbesmetting te voorkomen), zoals het vertakken van pijpleidingen en mediadistributie in industriële productie.

2.T-type stroomkanaal (LT-T)

Wordt voornamelijk gebruikt voor het samenvoegen van media, omleiding of bidirectioneel schakelen. De kogelkern heeft een T-vormig ontwerp met doorlopende gaten, waardoor de bediening van "één inlaat, twee uitlaten", "twee inlaten, één uitlaat" of "twee inlaten, twee uitlaten" flexibel mogelijk is. Soepel schakelen, strakke afdichting en gelijktijdige levering van twee compatibele media maken het geschikt voor multidirectionele stroomregeling in complexe pijpleidingen.

Toepasbare scenario's: Geschikt voor multidirectionele mediawisseling in complexe pijpleidingen, zoals het mengen van media en het omkeren van pijpleidingen in de chemische en petroleumindustrie.

Voordelen van samenwerking

Als bronfabrikant beschikt DIYE VALVE over een ruime voorraad en stabiele levertijden, die kunnen voldoen aan de behoeften van buitenlandse handelsorders, distributiebevoorrading en ondersteuning van grote en middelgrote engineeringprojecten; het biedt een complete set exportdocumenten en inspectierapporten om een ​​vlotte douaneafhandeling te garanderen; bulkaankopen kunnen genieten van gedifferentieerde kortingen; het is uitgerust met een professioneel technisch team en een uitgebreide after-sales service, en kan klanten op elk moment technische ondersteuning en oplossingsadvies bieden om wederzijds voordeel en win-win resultaten te bereiken.

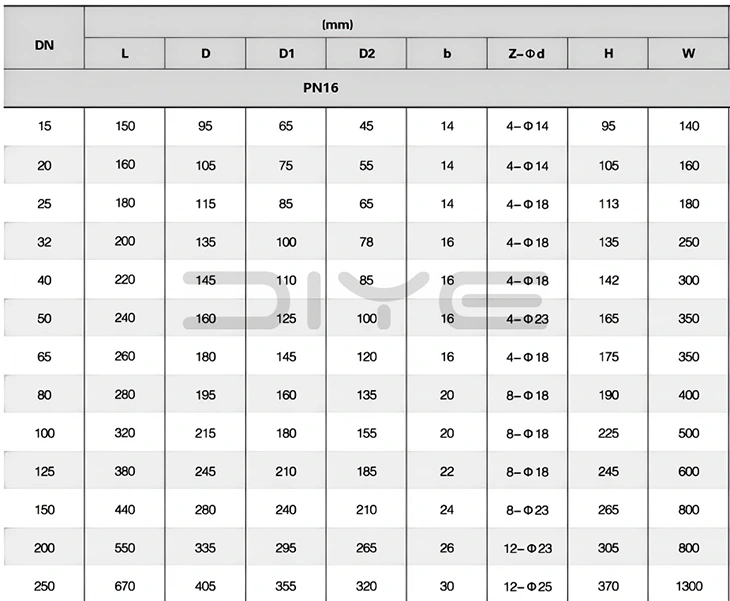

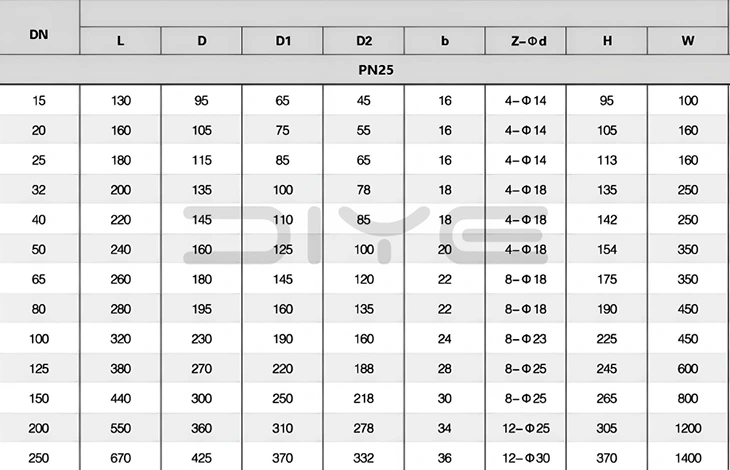

Technische parameters

Veelgestelde vragen

Vraag: Wat zijn de belangrijkste technische verschillen tussen de stromingspatronen van het L-type (LT-L) en het T-type (LT-T) van de 3-weg roestvrijstalen flenskogelkraan? Hoe een selectie maken?

A: Het kernverschil ligt in de stroomfunctie en toepasselijke scenario's:

1.L-type stroompatroon (LT-L): De kogelkern heeft een L-vormig doorgaand gat. Het kan alleen eenrichtingsschakeling realiseren van "één inlaat, twee uitgangen" of "twee inlaten, één uitlaat". Het kan niet tegelijkertijd twee media samenvoegen (om kruisbesmetting te voorkomen). Het biedt een lage stromingsweerstand en geen residuresten, waardoor het ideaal is voor eenvoudige omleidings-/samenvloeiingsscenario's zoals vertakking van pijpleidingen en mediumdistributie.

2.T-type stroompatroon (LT-T): De kogelkern heeft een T-vormig doorgaand gat. Het maakt een flexibele bidirectionele schakeling mogelijk van "één inlaat, twee uitlaten", "twee inlaten, één uitlaat" of "twee inlaten, twee uitlaten". Het kan tegelijkertijd twee compatibele media samenvoegen, waardoor het geschikt is voor multidirectionele mediumschakeling en -menging in complexe pijpleidingen zoals die in de chemische en petroleumindustrie.

Selectiekern: Kies L-type voor eenvoudige omleiding; kies T-type voor complexe samenvloeiing en multidirectioneel schakelen.

Vraag: Wat zijn de technische vereisten voor het schakelen tussen de twee stroompatronen? Is er een mogelijkheid tot jammen of medium channeling?

A: Technische schakelvereisten: Voor beide typen moet de hendel 90° worden gedraaid ten opzichte van de positioneringspal om ervoor te zorgen dat de kogelkern volledig op zijn plaats wordt geschakeld, waarbij een halfopen/halfgesloten toestand wordt vermeden (wat kan leiden tot medium kanalisatie en erosie van het afdichtingsoppervlak). Het wordt aanbevolen om de middendruk van de pijpleiding te sluiten voordat u overschakelt, om de impact op de kogelkern te verminderen.

Betrouwbaarheidsgarantie: De producten van Diye zijn uitgerust met CNC-precisie-gefreesde kogelkernen en zittingen, waardoor een hoge pasnauwkeurigheid wordt gegarandeerd voor soepel en storingsvrij schakelen. De afdichtingsoppervlakken zijn nauwkeurig geslepen om een ​​tweerichtingsafdichting zonder lekkage te bereiken zodra deze volledig is geschakeld, waardoor mediumkanalisatie wordt geëlimineerd.

Vraag: Kunnen speciale LT-stroompatronen worden aangepast? Welke technische parameters moeten worden opgegeven?

A: Ja, we ondersteunen aanpassing van exclusieve LT-stroompatronen. De volgende technische kernparameters moeten worden opgegeven:

1. Nominale diameter van de pijpleiding en flensstandaard.

2. Medium type, druk en temperatuur.

3. Specifieke stroomvereisten (bijvoorbeeld "drie inlaten, één uitlaat" of "één inlaat, drie uitlaten").

4. Afmetingen van de installatieruimte.

5. Materiaalvereisten.
